| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número do modelo: | NH8001&NH8505 |
| Quantidade de ordem mínima: | 500KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25kg/PE saco, 875KG/PALLET, 17,500KG/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T, L/C, D/P |
| Habilidade da fonte: | 80,000tons/year |
| Especificação: | Cura de TGIC | Aplicação: | Revestimento do pó com brilho 25%-40% |
|---|---|---|---|
| Vantagem: | Mistura seca, bom fluxo e anti amarelar | Propriedade: | Boa propriedade mecânica, resistência química, resistência à ação dos agentes atmosféricos, estabili |
| Relação: | 90/10,95/5 | Curando a circunstância: | 200°C/10mins |
| Destacar: | 95/5 de resina misturada do poliéster,TGIC misturou a resina do poliéster,Resina alta de TGIC tg |
||
Pulverize a resina NH8001&NH8505 do poliéster da pintura com a cura de TGIC Seco-misturada para o brilho 25-40%
◇Aplicações:
NH8001/NH8505 são resinas carboxyl saturadas do poliéster para baixos revestimentos do pó do brilho polyester/TGIC por um procedimento seco da mistura.
Vantagens de revestimentos do pó
1. Saúde e proteção ambiental
Todos os tipos de aditivos prejudiciais químicos líquidos da filme-formação, da dispersão, da molhadela, do nivelamento, os anticorrosivos e os anti do oídio adicionaram para conseguir o desempenho do revestimento são omitidos.
2. Transporte e armazenamento convenientes
Os revestimentos ordinários contêm a água aproximadamente 20-50% ou o solvente, quando os revestimentos do pó forem completamente contínuos sem água ou solvente, que são convenientes e seguros para o transporte. Além, os revestimentos que contêm a água ou o solvente tendem a congelar-se quando a temperatura do transporte e de armazenamento é mais baixa de 0 ℃. Este problema não existe em revestimentos do pó.
3. Nenhum preservativo é exigido
No revestimento líquido tradicional, há água e o alimento bacteriano, que é fácil ser poluído pelas bactérias. Consequentemente, a fim impedir a deterioração, os preservativos devem ser adicionados, quando os revestimentos do pó do látex não tiverem nenhuma poluição bacteriana e não precisarem preservativos
4. Cheiro da pintura
Comparado com o resíduo de revestimento tradicional geral do cheiro, este revestimento pode dispersar-se rapidamente, que pode ser dito desaparecer imediatamente.
◇Características básicas:
Bom nivelamento
Propriedades mecânicas excelentes
Boa estabilidade do armazenamento
Boa resistência química e anti-amarelar fino
Boa resistência de resistência
◇Especificações:
NH8001 NH8505

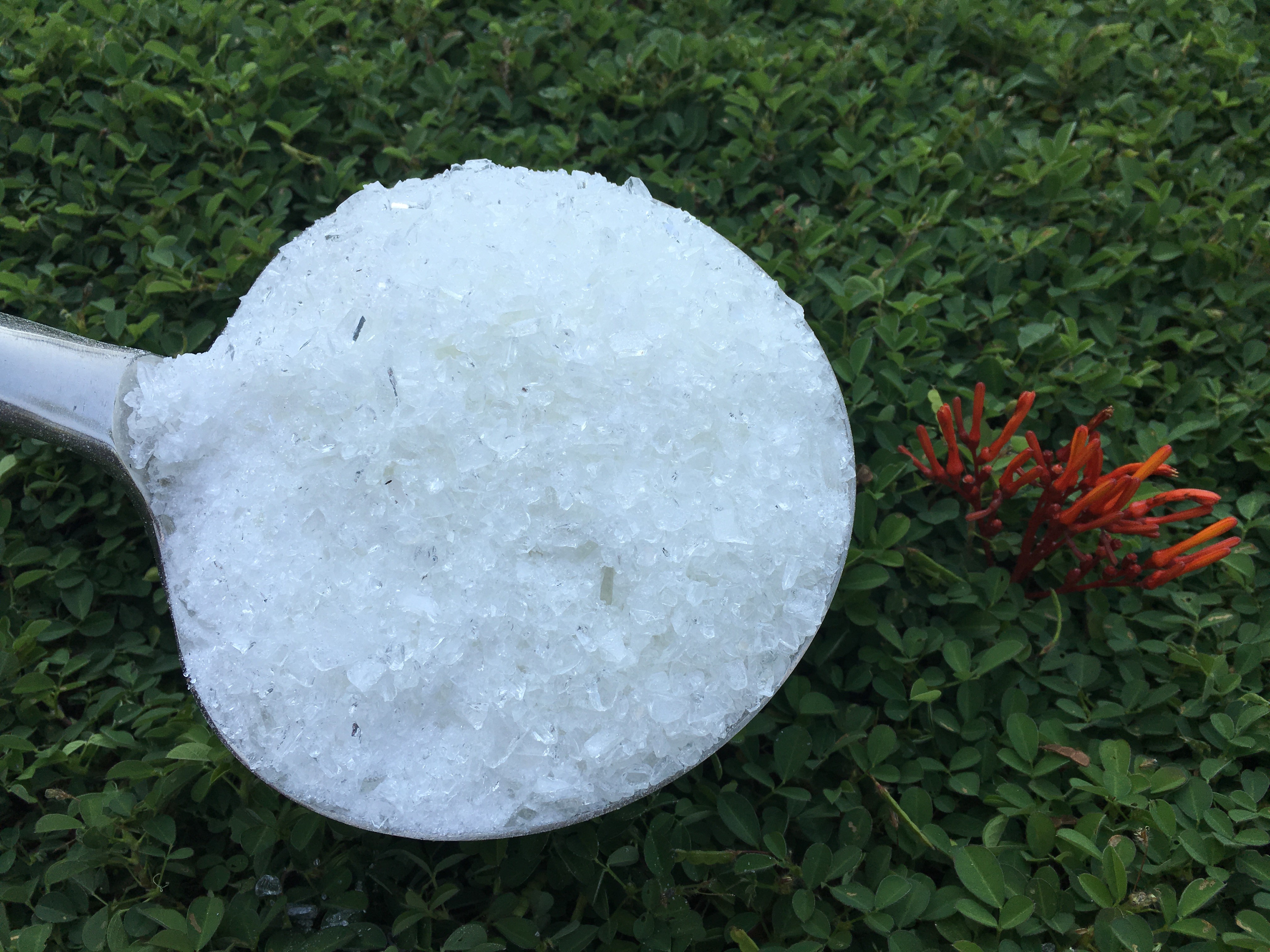

Aparência: pálido - floco amarelo pálido - floco amarelo
Cor (50%DMF): ≤2 ≤2
Número ácido (mgKOH/g): 48~54 19~24
Ponto de amaciamento (℃): 100~110 103~113
Temp de vidro da transição. (℃): ~62 ~62
Viscosidade de derretimento: 3500±800 6250±1250
(200℃, cone/placa, mPa·s)
Reatividade em 180℃: 80±30 400±120
(s, 10, 5% TGIC)
◇Recomende a formulação:
| Formulação | NH8001 | NH8505 | TGIC | Enchimento & pigmento | Nivelando o agente | Benzion |
| Mim | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇Condição da extrusão:
extrusora do Dois-parafuso
Zona I: 90~110℃ zona II: 110~120℃
Velocidade da revolução: 500~1200rpm
Finura do pó: <100μm
Misturar-se expulsa mim e II com 1:1 da relação de peso antes de moer.
◇Condição da aplicação:
Pulverização eletrostática com: 40~70KV
Espessura de filme de revestimento: 50~80μm
Degreased laminou 0.5mm de aço
◇Curando a exigência: 180℃×20min ou 200℃×10min
◇Propriedades do filme:
Brilho (60°): ≤40%
Esparadrapo (1mm, categoria): 0
Dureza do lápis: 1H
Impacto direto (50cm): passagem
◇Empacotamento:
Sacos do PE, N.W. 25KG±0.1KG/saco
Observações: todas as resinas do poliéster poderiam ser personalizam à Não-lata (a), anti bico de gás (G), arma do tribo (T) e anti-florescência (F)
