| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | RHOS ,REACH |
| Número do modelo: | HH2782 |
| Quantidade de ordem mínima: | 500KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25kg/PE saco, 875KG/PALLET, recipiente de 17,500KG/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T, L/C, D/P |
| Habilidade da fonte: | 80,000tons/year |
| Especificação: | Híbrido da cura da cola Epoxy | Aplicação: | resina interna do pó do uso |
|---|---|---|---|
| Propriedade: | Uso geral | Propriedades: | bom fluxo |
| taxa do agente: | 70/30 | Vantagem: | Propriedades excelentes do mecânico |
| Destacar: | Revestimentos do pó do primid dos RÓS,o primid bifuncional pulveriza revestimentos,resina bifuncional do revestimento do pó |
||
Aplicações:
HH2783 é uma resina carboxyl do poliéster projetada para revestimentos híbridos de 70/30 de pó.
Características básicas:
Propriedades mecânicas excelentes
Bom nivelamento
Bom desempenho detalhado
Especificações:

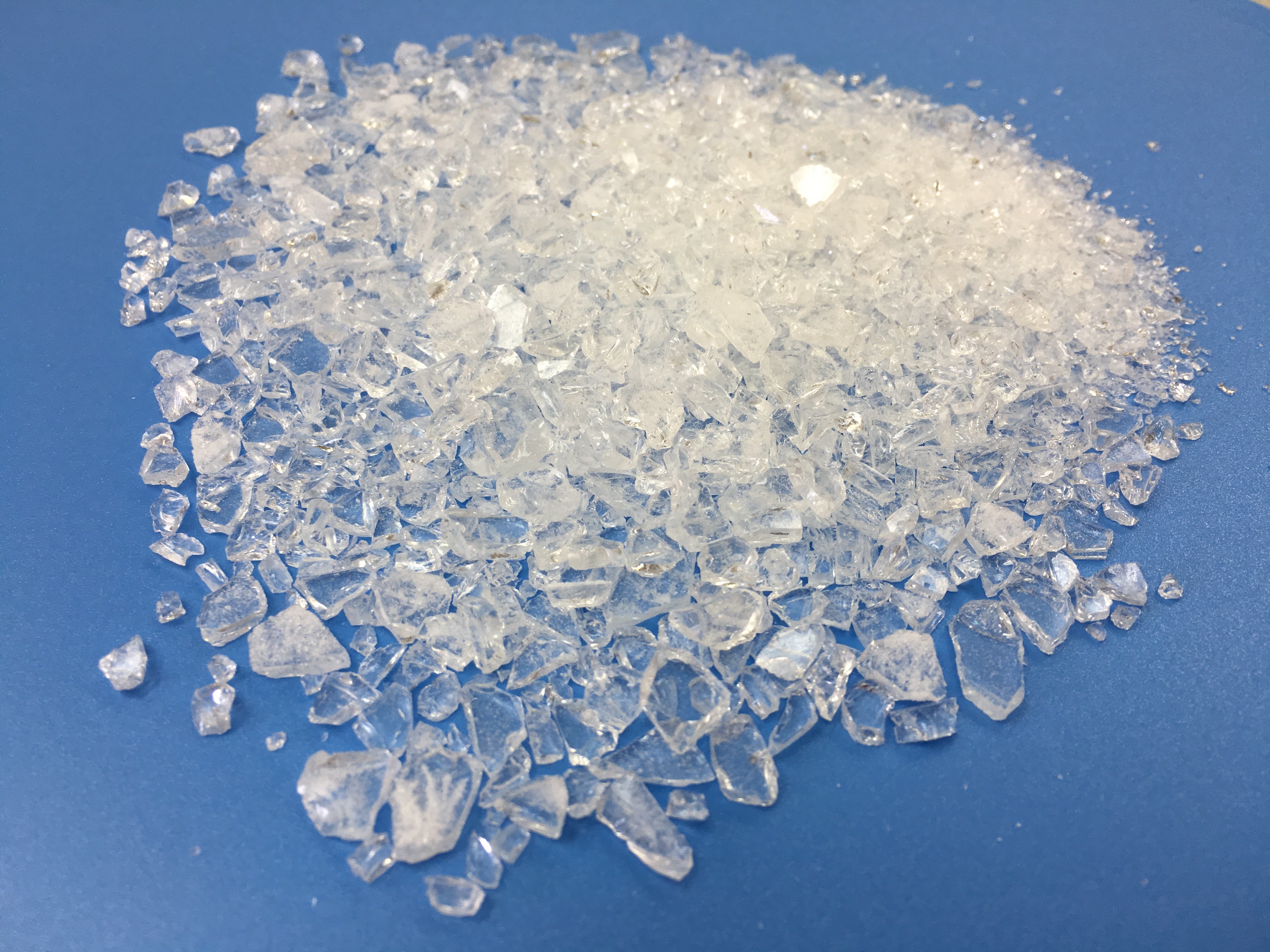

Aparência: Branco ou claro - flocos transparentes amarelos
Cor (50%DMF) máxima: 2
Número ácido (mgKOH/g): 29~35
Ponto de amaciamento (℃): 98~110
Temp de vidro da transição. (℃): ~57
Viscosidade de derretimento (200℃, cone/placa, mPa·s): 5500±1000
Reatividade em 180℃ (s, cola Epoxy de 30%): 240±60
Recomende a formulação:
| HH2783 | E12 | Enchimento & pigmento | Nivelando o agente | Benjoim | Nivelando o aditivo 701 |
| 420 | 180 | 383 | 8 | 4 | 5 |
Condição da extrusão:
extrusora do Dois-parafuso
Zona I: 90~110℃ zona II: 110~120℃
Velocidade da revolução: 500~1200rpm
Finura do pó: <100μm
Condição da aplicação:
Pulverização eletrostática com: 40~70KV
Espessura de filme de revestimento: 50~70μm
Degreased laminou 0.5mm de aço
Curando a exigência: 180℃×15min.
Propriedades do filme:
Tempo do gel (180℃, segundo) 180~300
Fluxo horizontal (180℃, milímetro): 24-27
Brilho (60°): ≥85%
Dobra (φ1mm): passagem
Esparadrapo (1mm, categoria): 0
Dureza do lápis: ≥1H
Passagem do impacto (50cm)
Empacotamento:
Sacos do PE, N.W. 25KG±0.1KG/saco
