| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número do modelo: | NH3362 |
| Quantidade de ordem mínima: | 500KG |
| Preço: | negotiable |
| Detalhes da embalagem: | Saco de 25kg / PE, 875KG / PALLET, 17.500KG / 20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T, L/C, D/P |
| Habilidade da fonte: | 80,000tons/year |
| Especificação: | Cura de TGIC | Índice de acidez (mgKOH/g): | 31-36 |
|---|---|---|---|
| Viscosidade (mPa.s/200°c): | 3700-5300 | Relação: | 93/7 |
| Curando a circunstância: | 160°C/15mins | Reatividade (s/180°c): | 40-100 |
| Tg (°C): | ~62 | Propriedades: | Para baixo coza revestimentos do pó com resistência de florescência excelente e a durabilidade exter |
| Destacar: | resina termofixo do poliéster 25Kg,92/8 de resina termofixo do poliéster,92/8 de revestimento da resina do poliéster |
||
NH3362 para o ponto baixo cozem revestimentos do pó com resistência de florescência excelente e durabilidade exterior para projetar a maquinaria
◇Aplicações:
NH3362 é uma resina carboxyl saturada do poliéster para o sistema de revestimento do pó de polyester/TGIC, ele é projetado para a baixa temperatura que cura revestimentos do pó.
◇Características básicas:
Baixa temperatura de cura
Boas propriedades mecânicas
Antigelo excelente
◇Especificações:

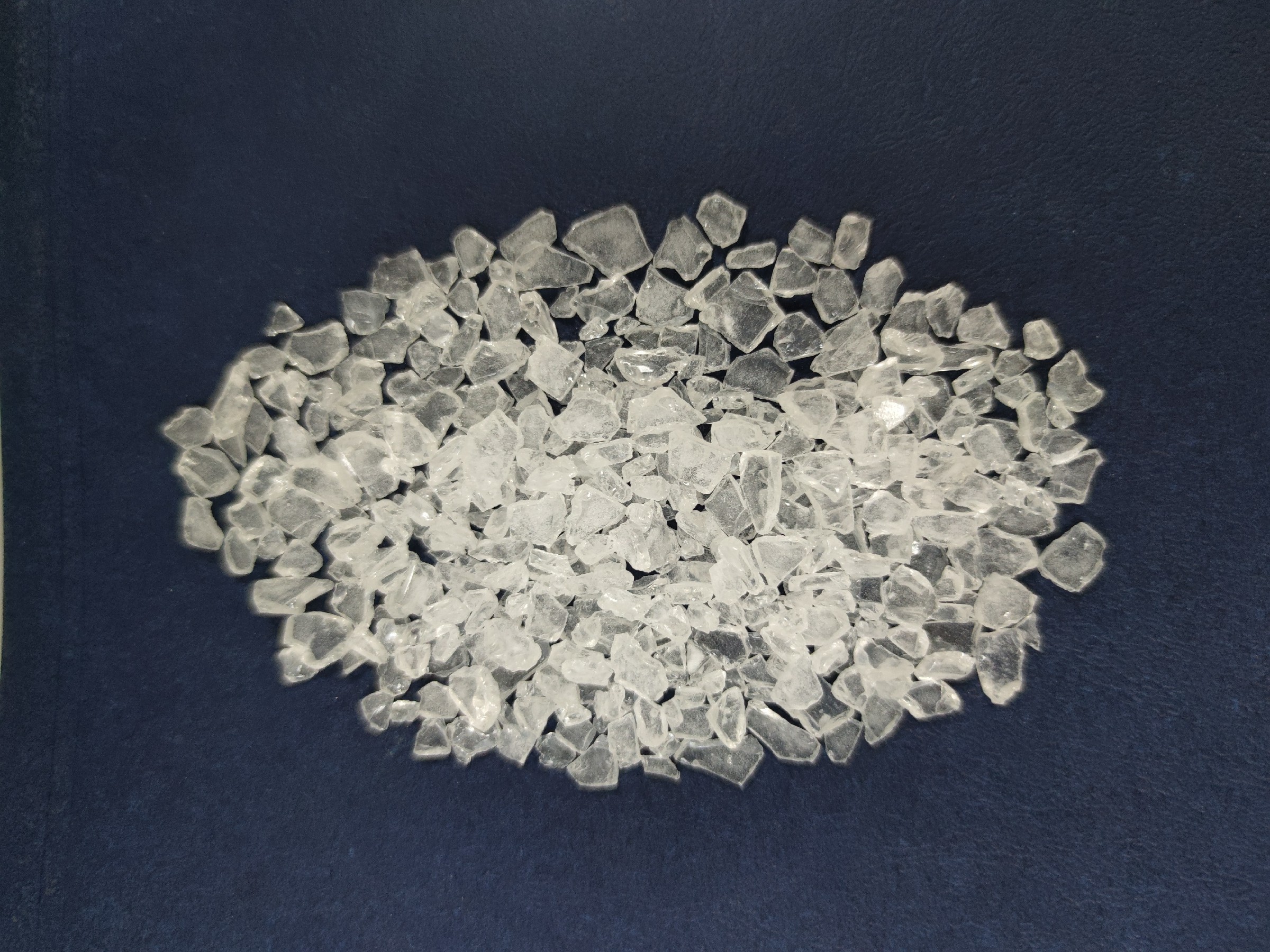

| Aparência | pálido - floco amarelo |
| Número ácido (mgKOH/g) | 31~36 |
| Ponto de amaciamento (℃) | 103~113 |
| Temp de vidro da transição. (℃) | ~62 |
| Viscosidade de derretimento (ICI, mPa·s/200℃) |
4500±800 |
| Reatividade em 180℃ (s, 7% TGIC) |
70±30 |
| Curando a exigência | 160℃×15-20min |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg |
◇Condição da extrusão:
extrusora do Dois-parafuso
Temperatura do revestimento: 110~120℃
Velocidade da revolução: 500~1200rpm
Finura do pó: <100μm
◇Condição da aplicação:
Pulverização eletrostática com: 40~70KV
Espessura de filme de revestimento: 50~70μm
Degreased laminou de aço: 0.5mm
◇Propriedades do filme:
| Tempo do gel (180℃, segundo) | 70~130 |
| Fluxo horizontal (180℃, milímetros) | 19~25 |
| Brilho (60°) | ≥85% |
| Dobrar-se (φ1mm) | Passagem |
| Esparadrapo (1mm, categoria) | 0 |
| Dureza do lápis | ≥1H |
| Impacto (50cm) | Passagem |
◇Mais códigos:
| Código | Relação | Ciclo da cura | Avoirdupois (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Para baixo coza revestimentos do pó com resistência de florescência excelente e a durabilidade exterior, apropriadas para projetar a maquinaria. |
| NH3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Resina de uso geral a ser curada em 160℃. Bom fluxo, boa durabilidade exterior e propriedades mecânicas. |
| NH3365 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~63 | 80-180 | Resina de uso geral a ser curada em 160℃. Fluxo muito bom, durabilidade exterior excelente e propriedades mecânicas. |
| NH3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Para baixo coza revestimentos do pó com resistência de florescência excelente e a durabilidade exterior, apropriadas para projetar a maquinaria. |
◇Empacotamento: Sacos do PE, N.W. 25KG±0.1KG/saco
Observações: todas as resinas do poliéster poderiam ser personalizam à Não-lata (a), anti bico de gás (G), arma do tribo (T) e anti-florescência (F)
