| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | Qualicoat ,ISO90001 ,ISO140000 |
| Número do modelo: | HH2652 |
| Quantidade de ordem mínima: | 500KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25kg/PE saco, 875KG/PALLET, recipiente de 17,500KG/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | T/T, L/C, D/P |
| Habilidade da fonte: | 80,000tons/year |
| Especificação: | Cura de TGIC | Aplicação: | pó interno do uso |
|---|---|---|---|
| Propriedade: | Bom nivelamento, baixa temperatura de cura | taxa do agente: | 50/50 |
| Aplicar em: | A mobília usou o pó | ||
| Destacar: | Baixa temperatura que cura o poliéster tgic,Poliéster tgic da boa dureza,Resina Thermoset do poliéster de Tgic |
||
HH2562 é uma resina carboxyl do poliéster projetada para que os revestimentos híbridos de 50/50 de pó sejam curados em 160℃.
Bom nivelamento, boas propriedades mecânicas
Desempenho químico excelente
Baixa temperatura de cura

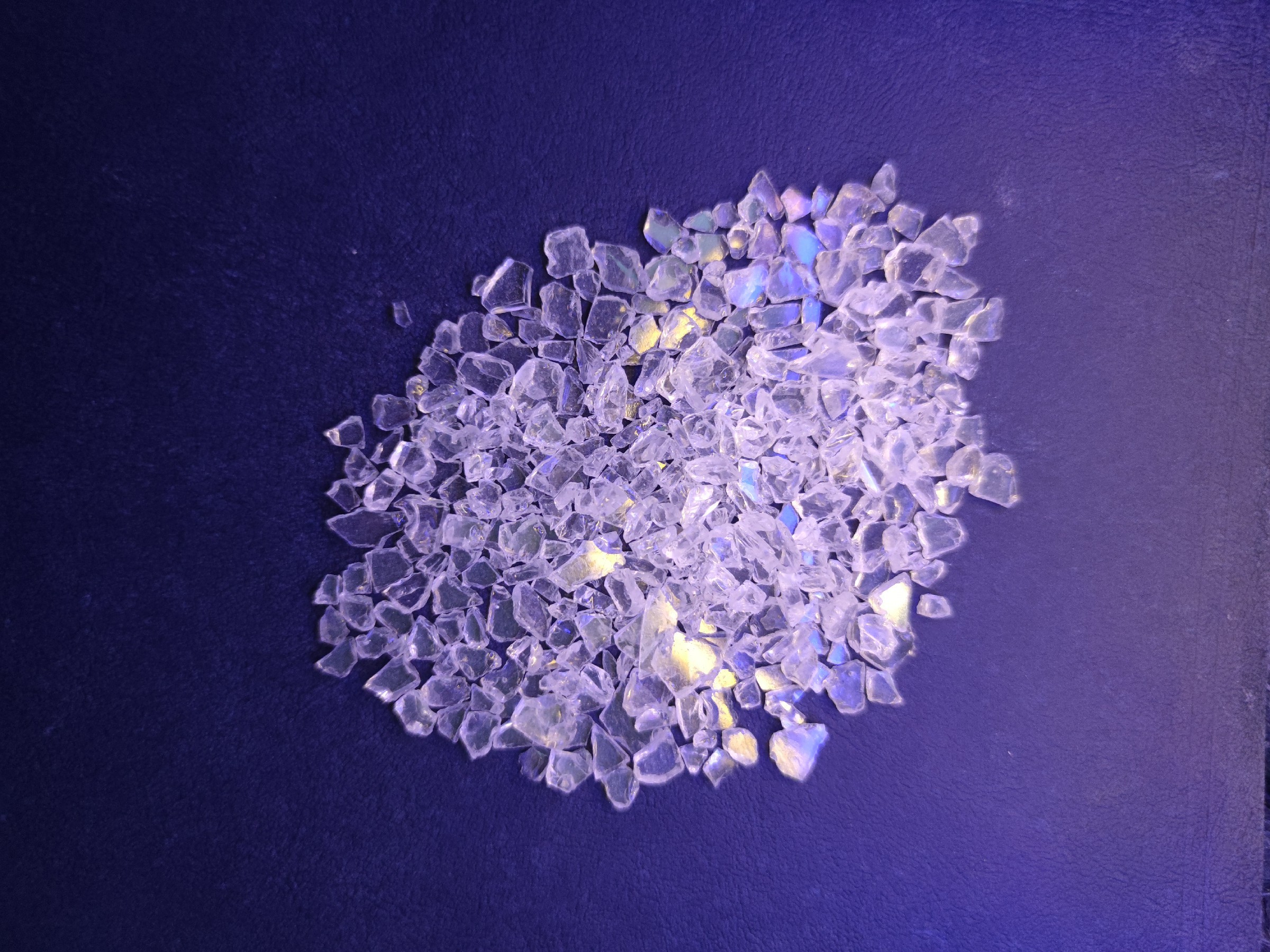

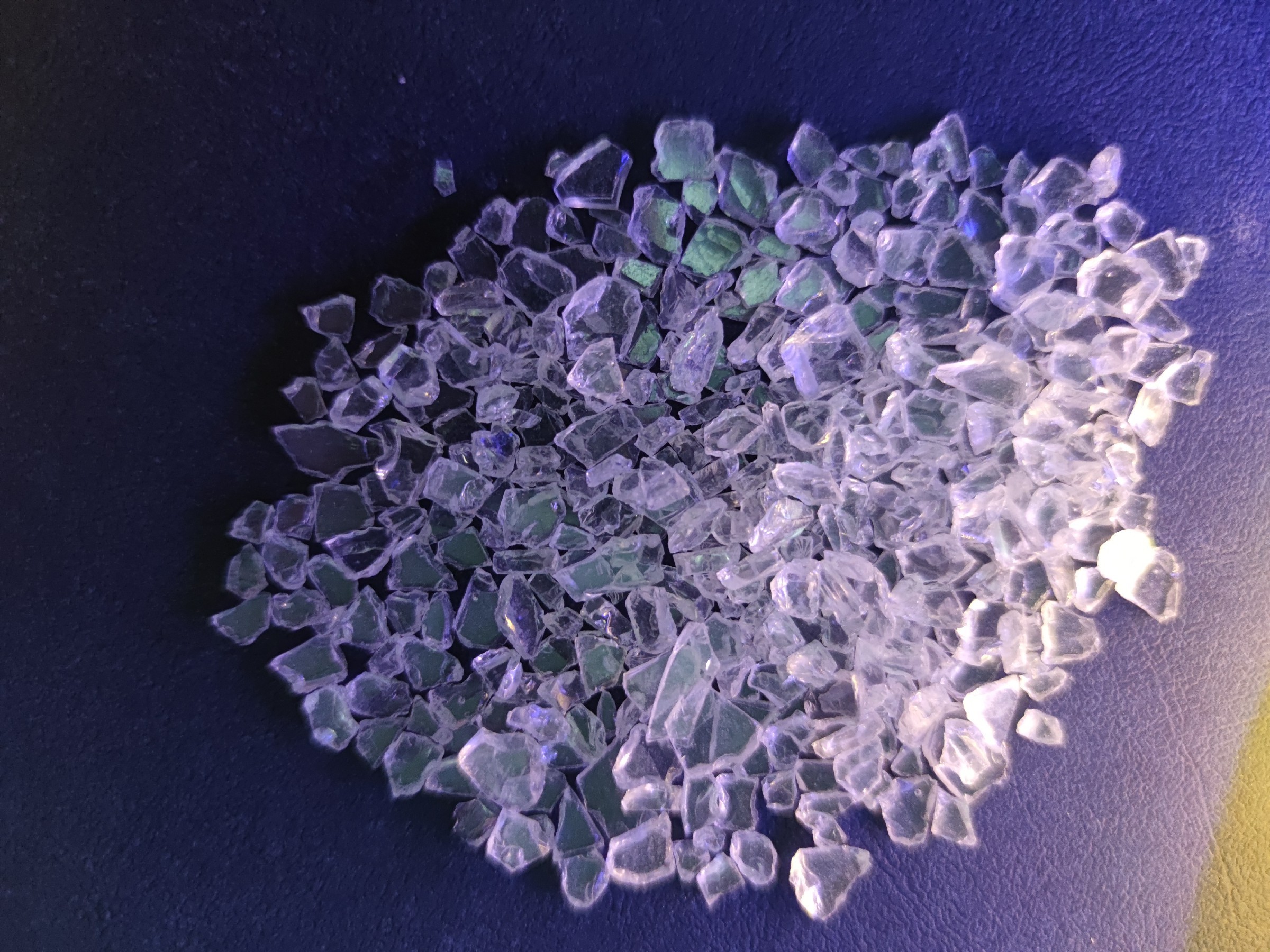

Aparência branca ou clara - flocos transparentes amarelos
Cor (50%DMF) máxima: 3
Número ácido (mgKOH/g): 68~75
Ponto de amaciamento (℃) 95~105
Temp de vidro da transição. (℃) 45~60
Viscosidade de derretimento (ICI, mPa·s/200℃): 1500~3500
Reatividade em 180℃ (s, cola Epoxy de 50%): 50~150
| HH-2562 | E12 | Enchimento & pigmento | Nivelando o agente | Benjoim | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
Zona I: 90~110℃ zona II: 110~120℃
Velocidade da revolução: 500~1200rpm
Finura do pó: <100μm
Pulverização eletrostática com: 40~70KV
Espessura de filme de revestimento: 50~70μm
Degreased laminou 0.5mm de aço
Curando a exigência: 160℃×15-20min
Tempo do gel (180℃, segundo): 60~160
Fluxo horizontal (180℃, milímetro): 21~26
Brilho (60°): ≥90%
Dobra (φ1mm): passagem
Esparadrapo (1mm, categoria): 0
Dureza do lápis: ≥1H
Impacto (direto, reserva): passagem 50kg·cm
Sacos do PE, peso líquido 25kg±0.1kg/saco
extrusora do Dois-parafuso
