| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | Qualicoat, ISO90001, ISO14000, Reach |
| Número do modelo: | NH3363 |
| Quantidade de ordem mínima: | 500kg |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Curando o tipo: | 93/7 de cura de TGIC | Curando a circunstância: | 160°C/10mins |
|---|---|---|---|
| Número ácido (mgKOH/g): | 31~36 | Viscosidade (mPa·s/200℃): | 3700~5300 |
| Vantagem: | Cura de baixa temperatura | Propriedades: | Bom fluxo, boa durabilidade exterior e propriedades mecânicas |
| Aplicação: | Resina de uso geral | Uso: | Apropriado para a maquinaria de construção |
| Destacar: | 160°C/10 resina do poliéster dos minutos TGIC,Baixa temperatura que cura a resina do poliéster de TGIC |
||
Resinas de 93/7 de poliéster de TGIC na cura de baixa temperatura para revestimentos do pó
Resina de uso geral HH363 na cura de baixa temperatura para revestimentos do pó de TGIC
NH3363 é uma resina carboxyl saturada do poliéster para o sistema de revestimento do pó de polyester/TGIC, é projetado para a baixa temperatura que cura revestimentos do pó, que é custo-effecive e bem-executado.
Usando TGIC que cura o sistema, tem a resistência térmica excelente, a resistência do tempo, a resistência clara, a resistência de corrosão, a resistência química e propriedades mecânicas, e é usado na maior parte fora, como a maquinaria de construção, caminhões pesados, recipientes e a outra maquinaria pesada.
formulação do ☉Recommend:
| NH3363 | TGIC | Enchimento & pigmento | Agente do fluxo | Benjoim | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
características ☉Basic:
Baixa temperatura de cura
Nivelamento excelente
Boas propriedades mecânicas
Boa resistência de resistência
☉Specifications I:
| Aparência | Pale Yellow Transparent Flakes |
| Cor (50% DMF) | máximo: 1 |
| Número ácido (mgKOH/g) | 31~36 |
| Ponto de amaciamento (℃) | 103~113 |
| Temp de vidro da transição. (℃) | ~60 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 3700~5300 |
| Reatividade em 180℃ (s, 7% TGIC) | 120~180 |
| Curando a exigência | 160℃×10~15min |
| Empacotamento | Sacos do PE, peso líquido 25kg±0.1kg/saco |
☉Specifications II:
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~70μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 120~180 |
| Fluxo horizontal (180℃, milímetros) | 22~24 | |
| Dobrar-se (φ1mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem 50kg·cm | |
códigos do ☉More:
| Código | Relação | Ciclo da cura | Avoirdupois (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH-3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Para baixo coza revestimentos do pó com resistência de florescência excelente e a durabilidade exterior, apropriadas para projetar a maquinaria. |
| NH-3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Resina de uso geral a ser curada em 160℃. Bom fluxo, boa durabilidade exterior e propriedades mecânicas. |
| NH-3365 | 93/7 | 160℃*15minn | 31~36 | 4500~6500 | ~63 | 80-180 | Resina de uso geral a ser curada em 160℃. Fluxo muito bom, durabilidade exterior excelente e propriedades mecânicas. |
| NH-3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Para baixo coza revestimentos do pó com resistência de florescência excelente e a durabilidade exterior, apropriadas para projetar a maquinaria. |
☉Remarks: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

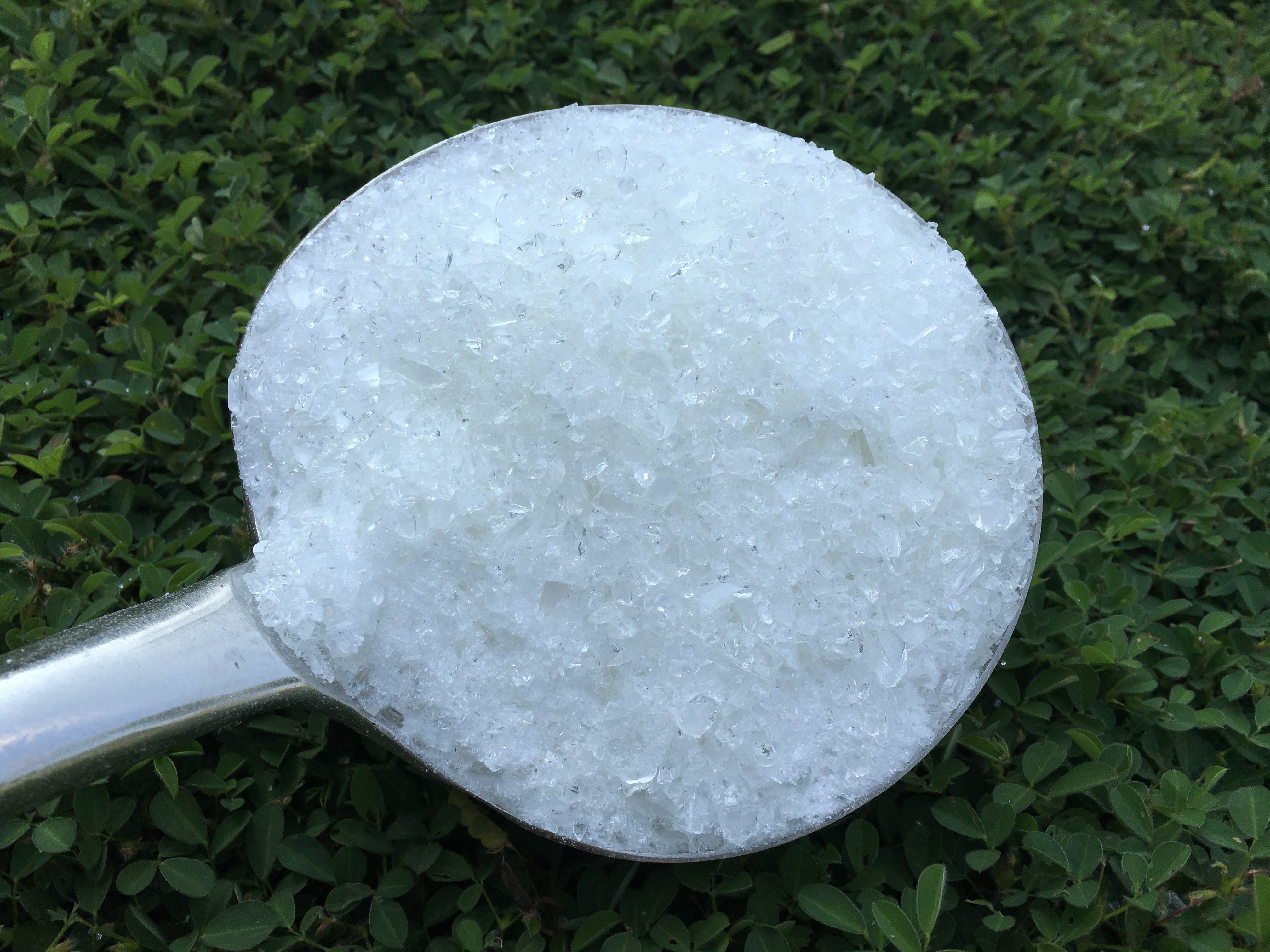

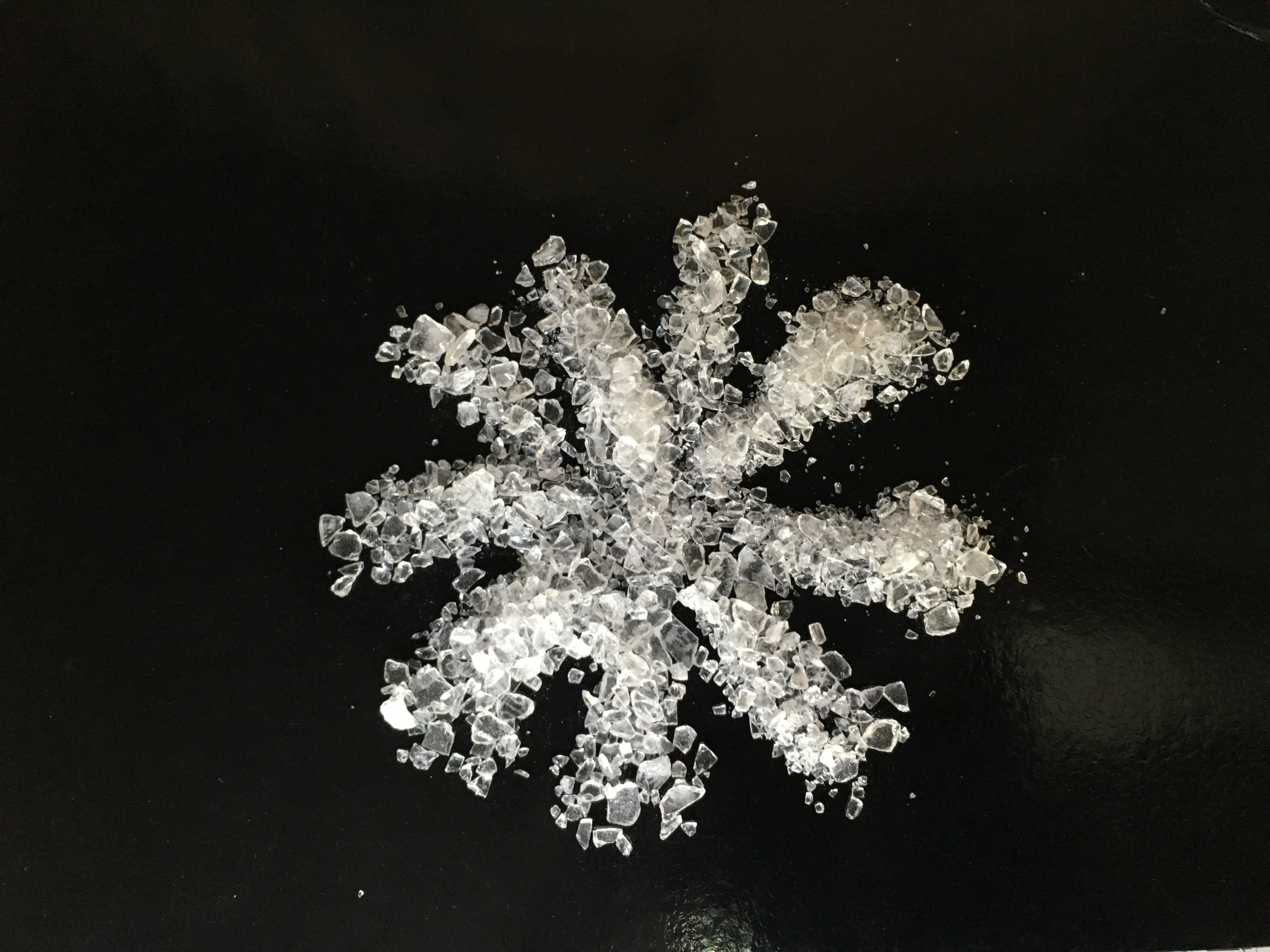

mostra do ☉Product:
