| Lugar de origem: | CHINA |
|---|---|
| Marca: | KINTE |
| Certificação: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Número do modelo: | NH3385 |
| Quantidade de ordem mínima: | 500kg |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Curando o sistema: | Cura do 93:7 TGIC | Curando a circunstância: | 200°C/10mins |
|---|---|---|---|
| Índice de acidez (mgKOH/g): | 30~35 | Viscosidade (mPa·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Reatividade (s/180°C): | 70-130 |
| Propriedades: | Boas propriedades mecânicas | Aplicação: | Apropriado para produtos industriais gerais |
| Destacar: | 200°C/10 resina do poliéster dos minutos TGIC,Resina do poliéster dos revestimentos TGIC do pó da textura |
||
TGIC que cura 93/7 de resina do poliéster para revestimentos do pó da textura da areia
Resina NH3385 do poliéster da cura do 93:7 TGIC com o bom Propertoes mecânico para revestimentos do pó da textura da areia
NH3385 é uma resina carboxyl saturada do poliéster para aplicações do sistema de revestimento do pó de polyester/TGIC. Apropriado para revestimentos do pó da textura da areia.
O revestimento do pó é preparado misturando a resina, o pigmento e o enchimento, o agente de cura e os outros aditivos em uma determinada proporção, e então pela extrusão quente, esmagando e selecionando. São armazenados estavelmente na temperatura ambiente. Após a pulverização eletrostática ou o revestimento de mergulho do leito fluidizado, são aquecidos, cozidos, derretidos e solidificados para formar um filme permanente liso e brilhante, para conseguir a finalidade da decoração e anticorrosivo.
◎Recomende a formulação: NH3385-TGIC
| NH3385 | TGIC | BaSO4 | Aditivo da textura da areia | Bentonite | Preto de carbono |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Características básicas:
Baixos custos
Bom efeito da textura da areia
Boas propriedades mecânicas
Boa estabilidade do armazenamento
◎Especificações I:
| Aparência | Branco ou claro - flocos transparentes amarelos |
| Cor (50% DMF) | máximo: 1 |
| Número ácido (mgKOH/g) | 30~35 |
| Ponto de amaciamento (℃) | 103~113 |
| Temp de vidro da transição. (℃) | ~63 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 5500~7500 |
| Reatividade em 180℃ (s, 7% TGIC) | 70~130 |
| Curando a exigência | 200℃×10~20min |
| Empacotamento | Sacos do PE, peso líquido 25kg±0.1kg/saco |
◎Especificações II:
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~100μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 100~200 |
| Fluxo horizontal (180℃, milímetros) | 14~17 | |
| Brilho (60°) | ~10% | |
| Dobrar-se (φ1mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem | |
◎Mais códigos:
| Código | Relação | Ciclo da cura | Avoirdupois (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Apropriado para a formulação rápida da cura. Durabilidade exterior excelente. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Apropriado para produtos industriais gerais, especialmente revestimentos do pó da textura da areia. Boas propriedades mecânicas. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Apropriado para produtos industriais gerais. Bom fluxo e propriedades mecânicas. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Velocidade de cura, boas moderados resistindo à estabilidade da resistência e do armazenamento. |
☉Remarks: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

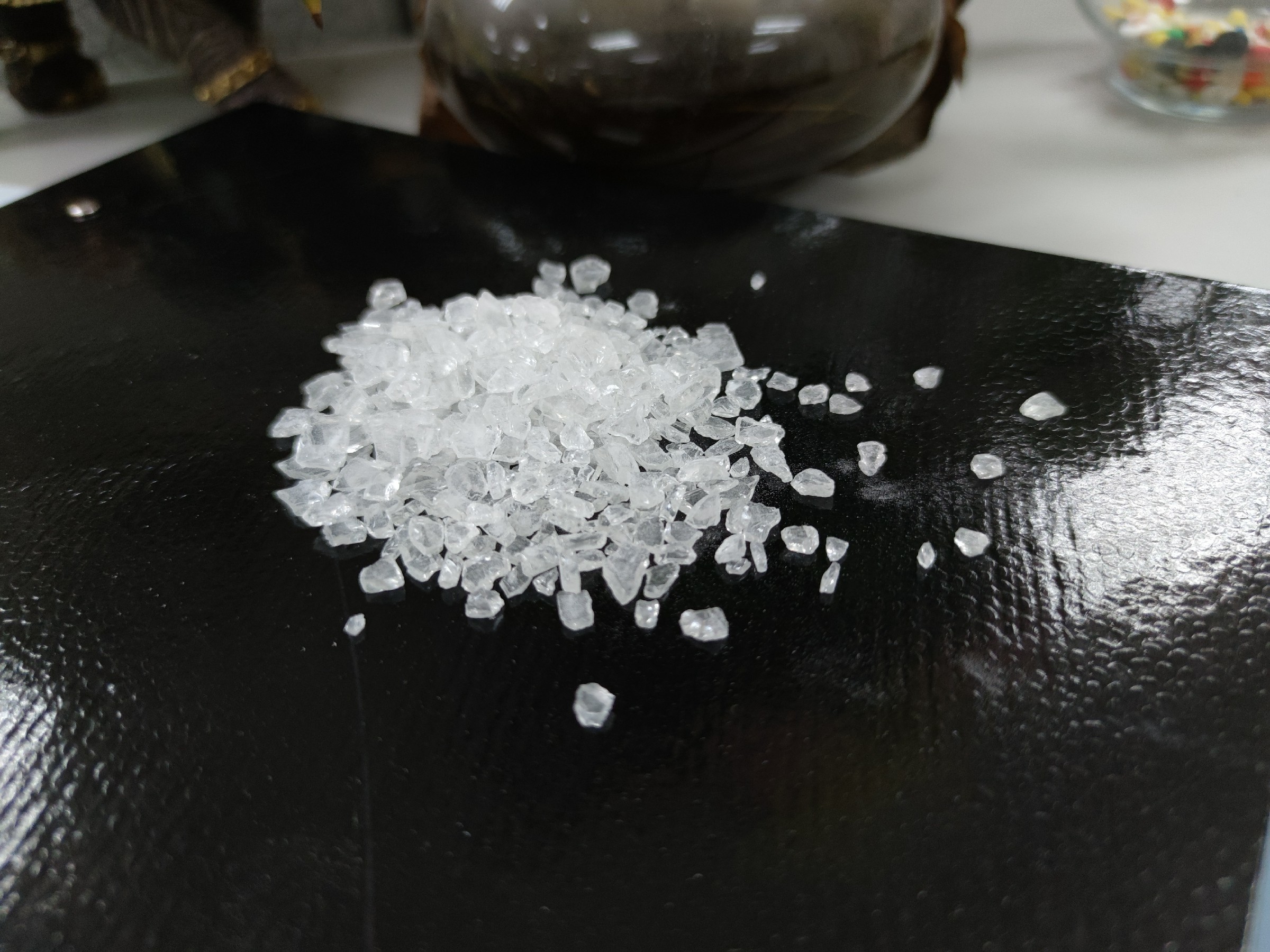

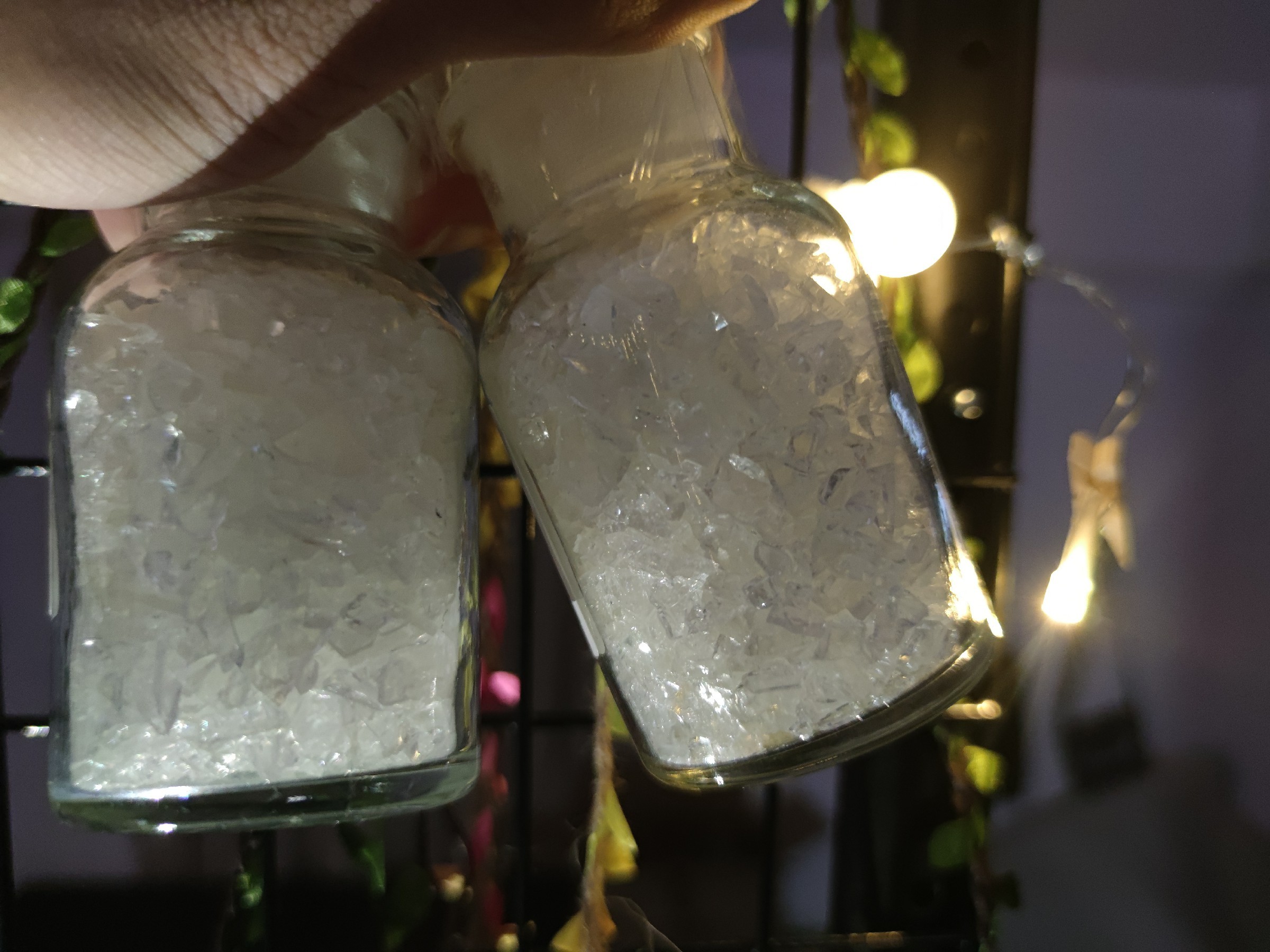

mostra do ☉Product:
