| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número do modelo: | NH6586-2 |
| Quantidade de ordem mínima: | 1000KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, T/T, D/P |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Curando o sistema: | 95/5 de poliéster Primid | Curando a circunstância: | 180℃×10min |
|---|---|---|---|
| Índice de acidez (mgKOH/g): | 30-36 | Viscosidade (mPa·s/200℃): | 3600±700 |
| Ponto de amaciamento (℃): | 95~105 | Temp de vidro da transição. (℃): | ~ 59 |
| Propriedades: | Nivelamento excelente, bom resistindo à resistência | Aplicação: | Para o revestimento do pó de Primid XL 552 do 95:5 |
| Destacar: | 95/5 de resina saturada do poliéster de HAA,Anti resina amarelando do poliéster de HAA |
||
95/5 de resina saturada do poliéster, resina do poliéster de HAA com bom Anti-amarelando o desempenho
◎Introdução
NH-6586-2 é uma resina carboxyl saturada do poliéster projetada para que o revestimento do pó de Primid XL 552 do 95:5 seja curado em 180℃.
Presentemente, os agentes de cura usados em revestimentos do pó do poliéster são principalmente o isocyanurate do triglycidyl (TGIC) e o β-hydroxyalkylamide (HAA). Contudo, o problema de saúde da alergia da pele causado por TGIC atraiu cada vez mais a atenção, e o uso de TGIC foi restringido ou proibido em muitos países e regiões devido à toxicidade da mutagênese genética. Consequentemente, a maioria de povos giraram sua atenção ao agente de cura de HAA. Os agentes de cura de HAA tornaram-se agora rapidamente e para transformar-se o agente de cura principal para pós do poliéster.
◎Características básicas
Boa resistência de resistência
Nivelamento excelente
Propriedades mecânicas excelentes
Bom anti-amarelar
Boa estabilidade do armazenamento
◎Recomende a formulação: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Enchimento | Agente do fluxo | Benjoim | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Especificações I:

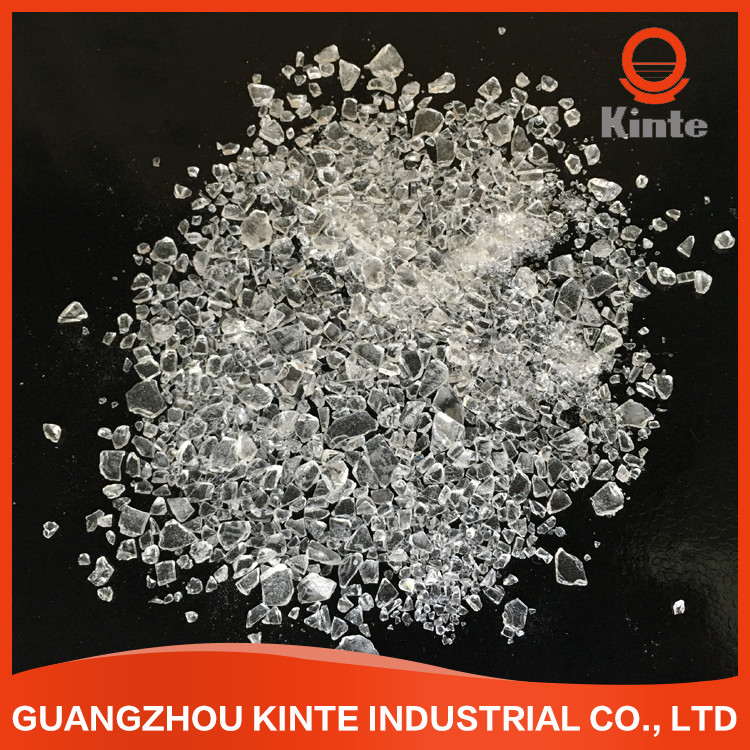

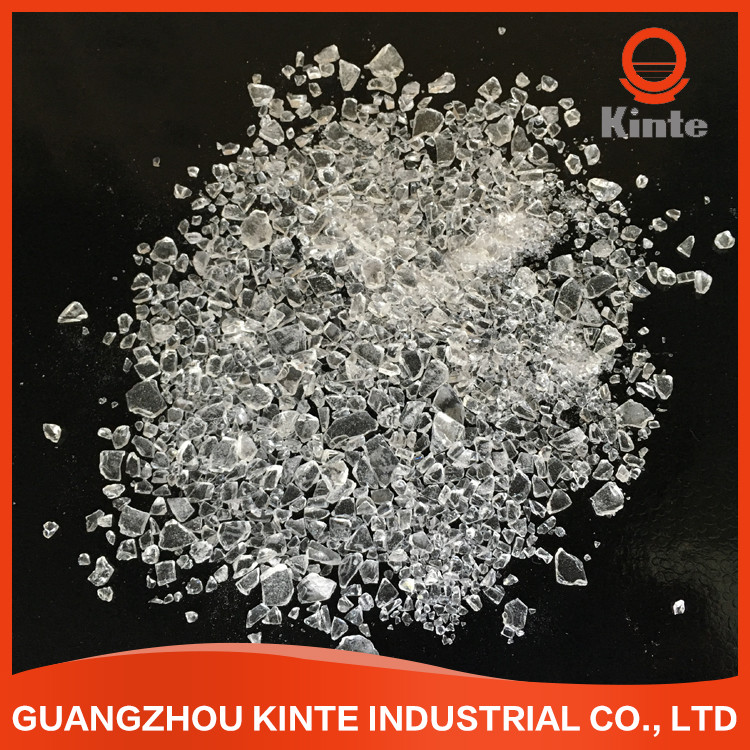

| Aparência | Branco ou claro - flocos transparentes amarelos |
| Cor (50% DMF) | máximo: 2 |
| Número ácido (mgKOH/g) | 30~36 |
| Ponto de amaciamento (℃) | 95~105 |
| Temp de vidro da transição. (℃) | ~59 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 3600±700 |
| Reatividade em 180℃ (s, 5% XL552) | 180±80 |
| Curando a exigência | 180℃×10min |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg |
◎Especificações II:
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~70μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 180~300 |
| Fluxo horizontal (180℃, milímetros) | 26~30 | |
| Brilho (60°) | ≥85% | |
| Dobrar-se (φ1mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem | |
◎Mais códigos:
| Código | Relação | Ciclo da cura | Índice de acidez (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Boa estabilidade do armazenamento, propriedades mecânicas excelentes e boa durabilidade exterior. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Fluxo muito bom, propriedades mecânicas excelentes e furo de pino livres em filmes grossos. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Fluxo proeminente, propriedades mecânicas excelentes, efficiência econômica. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Boa estabilidade do armazenamento e propriedades mecânicas, boa durabilidade exterior e fluxo. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Estabilidade excelente do armazenamento e propriedades mecânicas, boa durabilidade exterior e fluxo. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Apropriado para produtos industriais gerais. Baixa procura do endurecedor, bom fluxo e furo de pino livres em filmes grossos. |
◎Observações: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

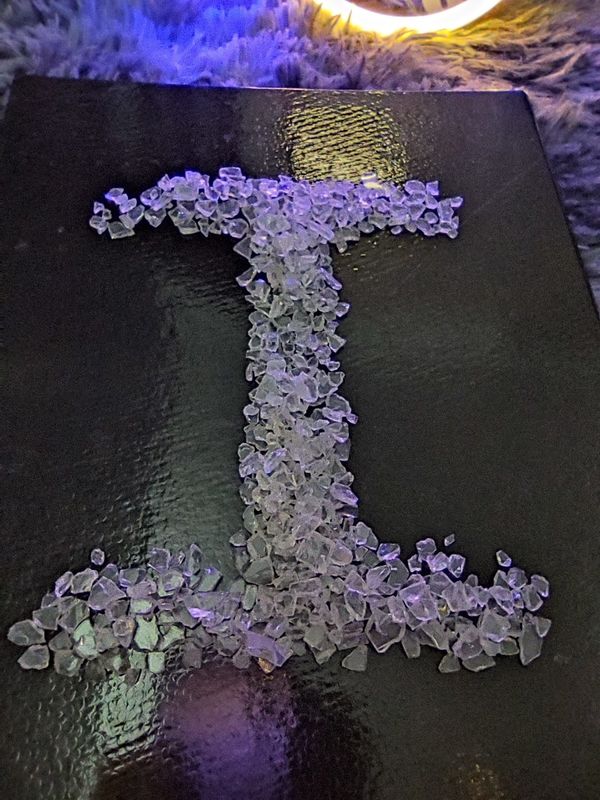

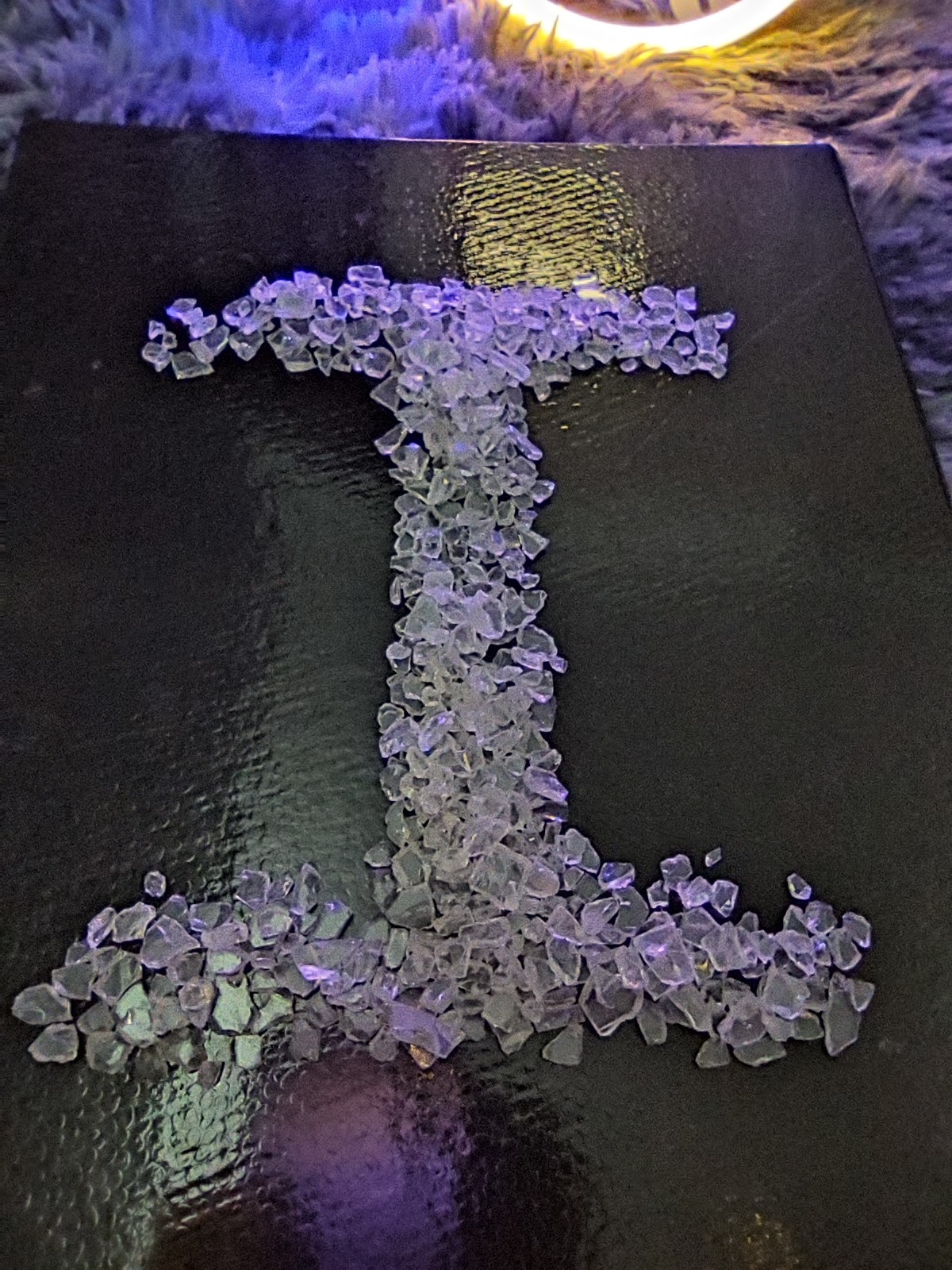

◎Mostra do produto:
