| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Número do modelo: | NH6562 |
| Quantidade de ordem mínima: | 1000KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 80.000 toneladas pelo ano |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Sistema da cura: | 95:5 Polyester/HAA | Condição da cura: | 160℃×10min |
|---|---|---|---|
| Número ácido (mgKOH/g): | 30~35 | Viscosidade (mPa·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | Reatividade em 180℃ (s, 5% T105): | 210±30 |
| Propriedades: | Nivelamento excelente e bom resistindo à resistência | Aplicação: | Para o poliéster/o sistema de revestimento pó de Primid |
| Destacar: | Resina do poliéster de HAA,160 graus que curam a resina do poliéster |
||
160 graus que curam a resina do poliéster, resina do poliéster do 95:5 HAA com nivelamento excelente
◎Introdução
NH6562 é uma resina carboxyl saturada do poliéster para o sistema de revestimento do pó do poliéster/primid na relação 95: 5.
Como um revestimento contínuo solvente-livre, os revestimentos do pó têm emissões de quase zero VOC e reduzem extremamente a poluição ambiental. Entre eles, o poliéster/sistema hydroxyalkyl do amido (HAA) não levanta uma ameaça à saúde humana devido à não-toxicidade de HAA e tem a vantagem de ser mais a favor do meio ambiente.
Contudo, a temperatura de cura da maioria de sistemas em revestimentos do pó é 180-200°C, e a alta temperatura significa o consumo de energia mais alta, que não é conducente à economia de energia. NH6562 pode conseguir a cura de baixa temperatura, que não pode somente reduzir mais consumo de energia e salvar muita energia para reduzir extremamente custos, mas igualmente expandir o campo da aplicação de revestimentos do pó.
◎Características básicas
Nivelamento excelente
Propriedades mecânicas excelentes
Boa resistência de resistência
Apropriado para a baixa temperatura que cura-se em 160℃
◎Recomende a formulação: NH3295H-TGIC
| NH-6562 | XL-552 | Enchimento | Agente do fluxo | Benjoim | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Especificações I
| Aparência | Branco ou claro - flocos transparentes amarelos |
| Cor (50% DMF) | máximo: 2 |
| Número ácido (mgKOH/g) | 30~35 |
| Ponto de amaciamento (℃) | 95~105 |
| Temp de vidro da transição. (℃) | ~53 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 3200~4400 |
| Reatividade em 180℃ (s, 5% T105) | 180~240 |
| Curando a exigência | 160℃×10min |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg |
◎Especificações II
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~100μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 160~220 |
| Fluxo horizontal (180℃, milímetros) | 25~29 | |
| Brilho (60°) | ≥85% | |
| Dobrar-se (φ1mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem | |
◎Mais código
| Código | Relação | Ciclo da cura | Índice de acidez (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-240 | Para baixo coza revestimentos do pó com bom fluxo. |
| NH6563 | 95/5 | 160℃*15min | 30~34 | 3100~4500 | ~58 | 150-210 | Para baixo coza revestimentos do pó com bom fluxo e propriedades mecânicas. |
| NH6566 | 95/5 |
155℃×15min Ou 180℃×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | Para o ponto baixo coza ou revestimentos rápidos do pó da cura com boa estabilidade do armazenamento e durabilidade exterior. |
◎Observações: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

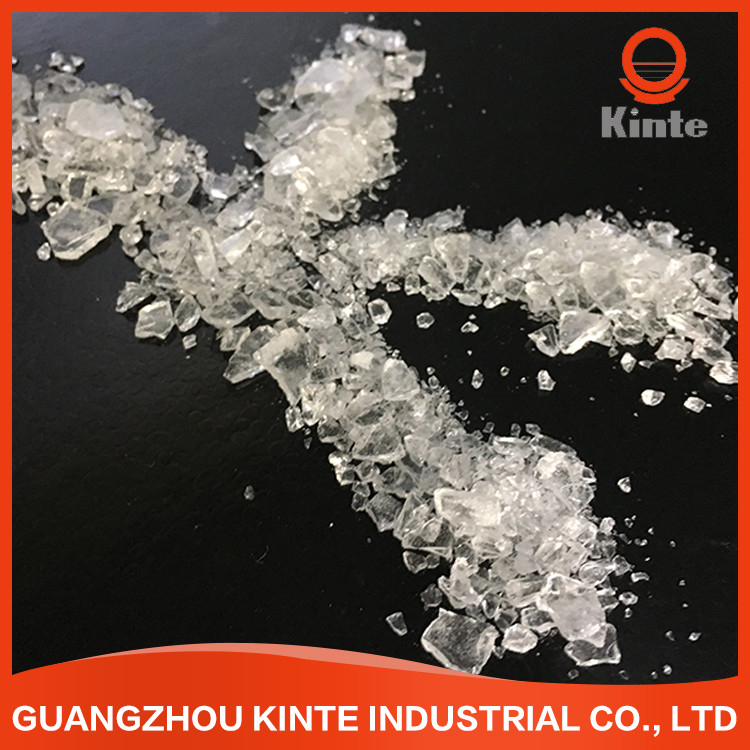

◎Mostra do produto
