| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número do modelo: | NH6582-2 |
| Quantidade de ordem mínima: | 1000KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Curando o tipo: | Poliéster/Primid no 95:5 da relação | Tempo de cura: | 180℃×10min |
|---|---|---|---|
| Índice de acidez (mgKOH/g): | 30~35 | Viscosidade (mPa·s/200℃): | 4600~6000 |
| Ponto de amaciamento (℃): | 100~110 | Temp de vidro da transição. (℃): | ~61 |
| Propriedades: | Propriedades mecânicas excelentes | Aplicação: | Para o revestimento do pó de Primid XL 552 do 95:5 |
| Destacar: | Resina do poliéster HAA,180 resina da cura HAA do grau,Primid pulveriza a resina de revestimento de HAA |
||
95/5 de resina do poliéster HAA, cura de 180 graus com bom Anti-amarelar para o revestimento do pó de Primid
◎Introdução
NH-6582-2 é uma resina carboxyl saturada do poliéster projetada para que o revestimento do pó de Primid XL 552 do 95:5 seja curado em 180℃.
Os revestimentos do pó são revestimentos contínuos da resina sintética do pó compostos de resinas, de pigmentos, de enchimentos, e de aditivos contínuos. Diferente dos revestimentos solvente-baseados comuns e dos revestimentos água-baseados, seu meio de dispersão é não solvente e água, mas ar. Tem as características de nenhuns poluição, formação do filme de 100%, e consumo de baixa energia solventes. Contudo, os revestimentos do pó são a formação inclinada do furo de pino comparada aos revestimentos líquidos, que afeta o desempenho do filme e o desempenho. A fim resolver o problema dos furo de pino, o benjoim é usado para desgaseificar, mas quando o benjoim eliminar furo de pino, é igualmente fácil causar amarelar do filme da pintura.
Quando NH-6582-2 puder resolver os dois problemas acima, não haverá nenhum furo de pino durante a formação do filme, e igualmente tem bom anti-amarelando o desempenho.
◎Características básicas
Propriedades mecânicas excelentes
Bom anti-amarelar
Furo de pino livre em filmes grossos
Boa estabilidade de resistência da resistência e do armazenamento
◎Recomende a formulação: NH-6582/HAA
| NH-6582 | Primid XL-552 | Enchimento & pigmento | Nivelando o agente | Benjoim | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Especificações I
| Aparência | Branco ou pálido - flocos transparentes amarelos |
| Cor (50% DMF) | máximo: 2 |
| Número ácido (mgKOH/g) | 30~35 |
| Ponto de amaciamento (℃) | 100~110 |
| Temp de vidro da transição. (℃) | ~61 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 5400±800 |
| Reatividade em 180℃ (s, 5% XL552) | 185±35 |
| Curando a exigência | 180℃×10min |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg |
◎Especificações II
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~70μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 120~200 |
| Fluxo horizontal (180℃, milímetros) | 23~27 | |
| Brilho (60°) | ≥85% | |
| Dobrar-se (φ1mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem | |
◎Mais código
| Código | Relação | Ciclo da cura | Índice de acidez (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Boa estabilidade do armazenamento, propriedades mecânicas excelentes e boa durabilidade exterior. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Fluxo muito bom, propriedades mecânicas excelentes, e furo de pino livre em filmes grossos. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Fluxo proeminente, propriedades mecânicas excelentes, effeciency do custo. |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Boa estabilidade do armazenamento, fluxo excelente e propriedades mecânicas. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Estabilidade excelente do armazenamento e propriedades mecânicas, boa durabilidade exterior e fluxo. |
◎Observações: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

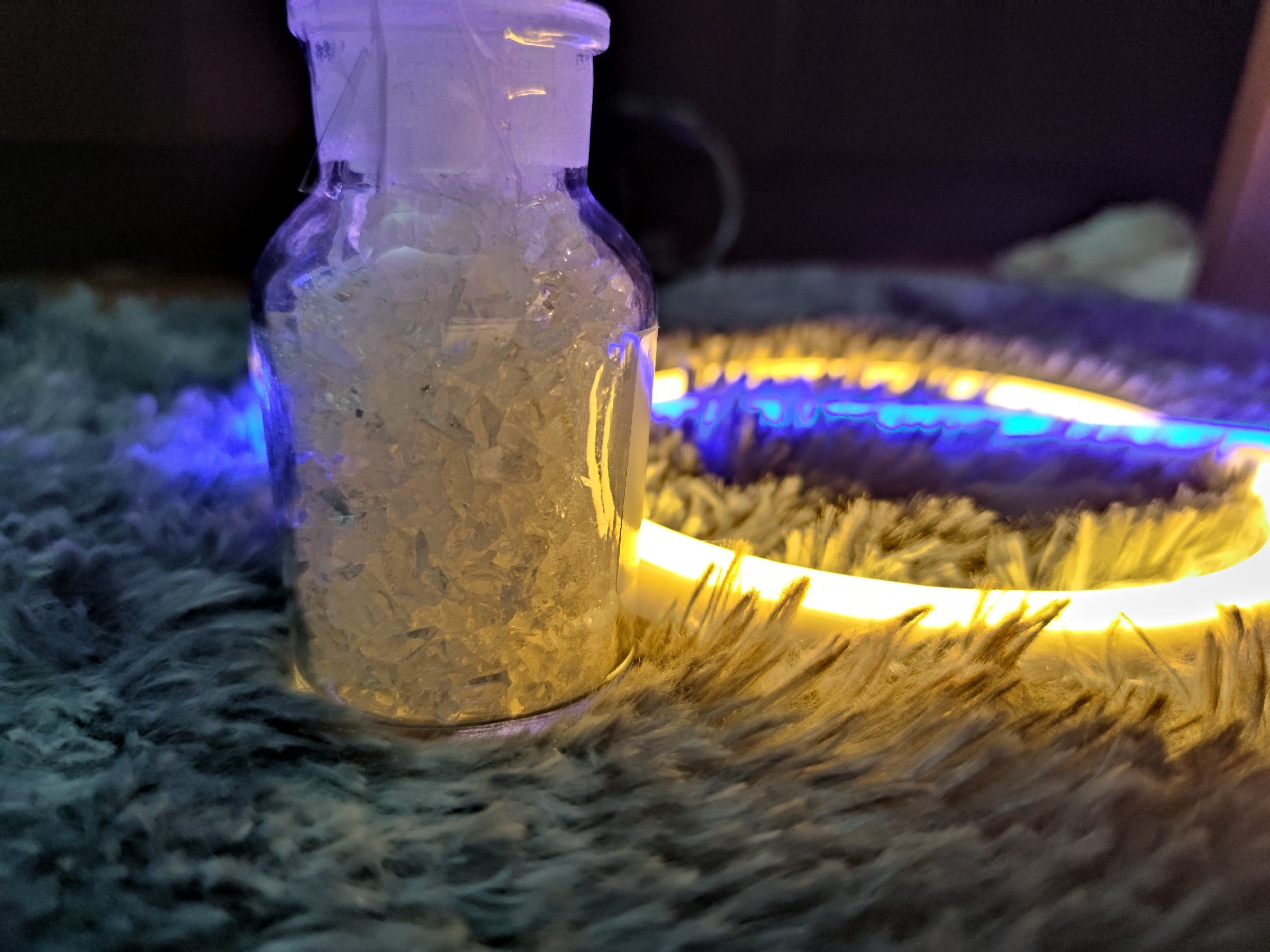

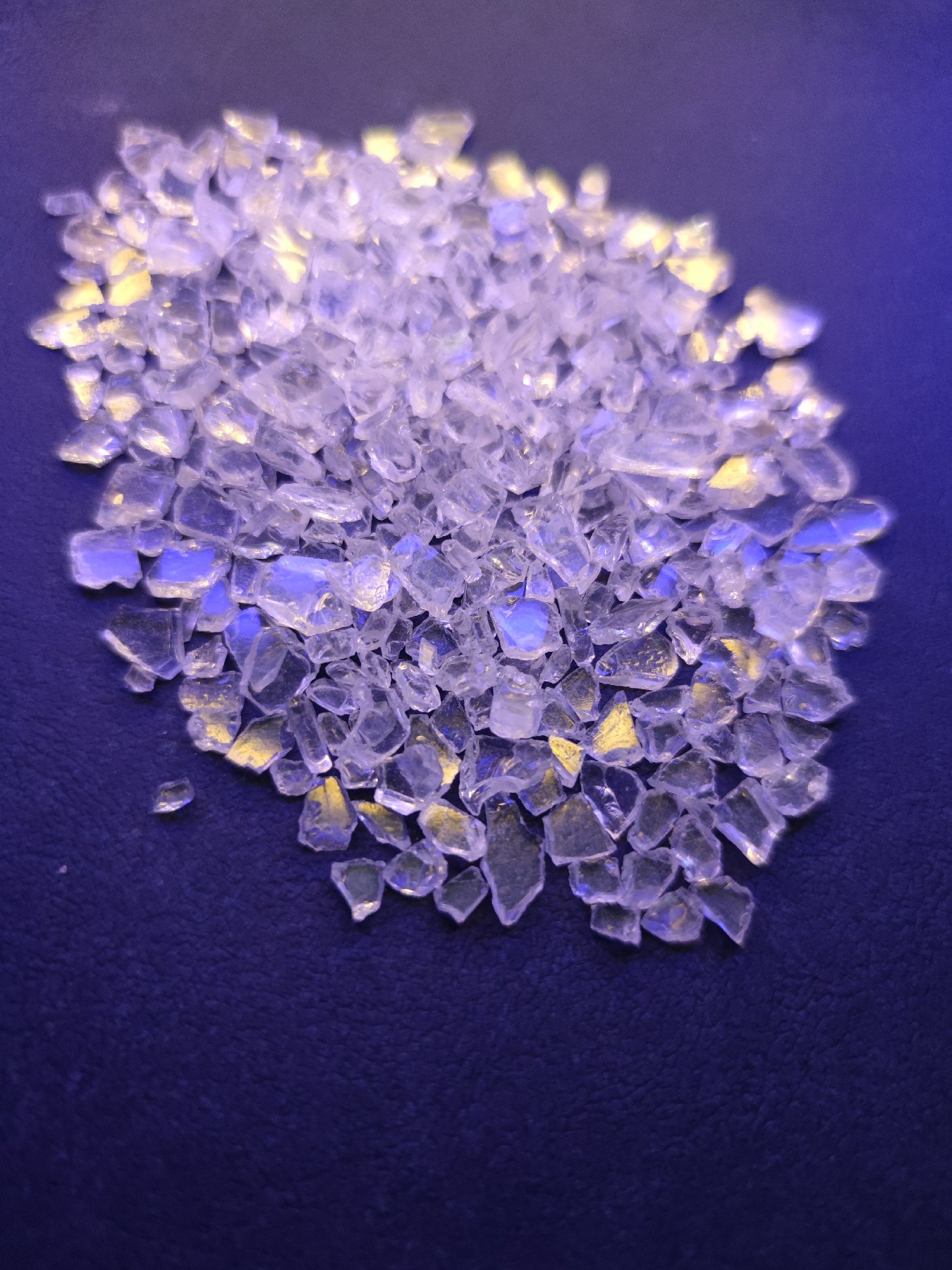

◎Mostra do produto
