| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número do modelo: | NH8003 & NH8505 |
| Quantidade de ordem mínima: | 1000KG |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Tipo de produto: | Resinas misturadas secas do poliéster | Tipo da cura: | TGIC que cura o sistema |
|---|---|---|---|
| Relação: | 90/10 & 95/5 | Tempo de cura: | 200℃×15min |
| Número ácido (mgKOH/g): | 48~54 & 19~24 | Temp de vidro da transição. (℃): | ~68 & ~62 |
| Propriedades: | Bens super, resistência de ebulição excelente | Aplicação: | Para revestimentos exteriores do pó do Semi-brilho |
| Destacar: | Resina misturada baixo brilho do poliéster,O poliéster TGIC misturou a resina do poliéster |
||
Baixa resina exterior do brilho Polyester/TGIC, resina misturada durável super do poliéster
◎Introdução
NH8003 & NH8505 são as resinas do poliéster com índice de acidez do alto e baixo respectivamente, que são usadas no sistema de revestimento do pó de polyester/TGIC. NH-8003 e NH-8505 são feitos respectivamente no pó e em misturado seco para produzir revestimentos exteriores do pó do semi-brilho.
Com suas vantagens da economia, a proteção ambiental, a eficiência elevada, e o desempenho excelente, revestimentos do pó estão substituindo gradualmente revestimentos solvente-baseados orgânicos e transformam-se um sentido importante do desenvolvimento na indústria dos revestimentos, que manteve uma taxa de crescimento rápido. Os revestimentos do pó do poliéster são amplamente utilizados no campo da pintura devido a seus durabilidade, decoração, e processability excelentes.
Os revestimentos do pó do poliéster usam a resina do poliéster como o material deformação principal, adicionam TGIC, HAA, resina de cola Epoxy, etc. como os agentes de cura, suplementados nivelando agentes, aditivos, enchimentos do pigmento, e outros componentes, após processos da mistura, do derretimento e o outro processados no revestimento do pó. O revestimento do pó é pulverizado eletrostaticamente no workpiece. Em alguns temperatura e tempo, a resina é derretida e ligada e solidificada então em um revestimento liso, duro, e flexível. O filme de revestimento curado não será outra vez amaciado devido ao aumento na temperatura, e o revestimento é solvente-livre, não poluído, e 100% queformam, que salvar não somente recursos mas igualmente salvar a energia.
◎Características básicas
Boas propriedades mecânicas
Resistência excelente do tempo
Resistência de ebulição excelente
◎Recomende a formulação:
| Formulação | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | Benzion |
| Mim | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Especificações I
| Artigos | NH8003 | NH8606 |
| Aparência | floco Luz-colorido | floco Luz-colorido |
| Número ácido (mgKOH/g) | 48~54 | 19~24 |
| Ponto de amaciamento (℃) | 105~115 | 103~113 |
| Temp de vidro da transição. (℃) | ~68 | ~62 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 4000~6000 | 530~6300 |
| Reatividade em 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Curando a exigência | 200℃×15min | |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg | |
◎Especificações II
| Condição da extrusão | extrusora do Dois-parafuso | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Misturar-se expulsa mim e II com 1:1 da relação de peso antes de moer. | ||
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~70μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Brilho (60°) | ≤35% |
| Dobrar-se (φ2mm) | Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥H | |
| Impacto (50cm) | Passagem | |
◎Mais código
| Código | Relação | Ciclo da cura | Índice de acidez (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Seco-misturado para o revestimento do pó do brilho 25-40%; Anti-amarelar excelente, bom fluxo. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Seco-misturado para baixos revestimentos do pó do brilho com a boa flexibilidade e a resistência de alto impacto. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-misturador para revestimentos exteriores do pó do semi-brilho, boas propriedades mecânicas, a resistência excelente do tempo e a resistência de ebulição. |
| NH8505 | 95/5 | 200℃*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-misturado para baixos revestimentos do pó do brilho, apropriado para revestimentos do pó da cópia da transferência térmica com a boa durabilidade exterior e as propriedades mecânicas excelentes. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Observações: Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.

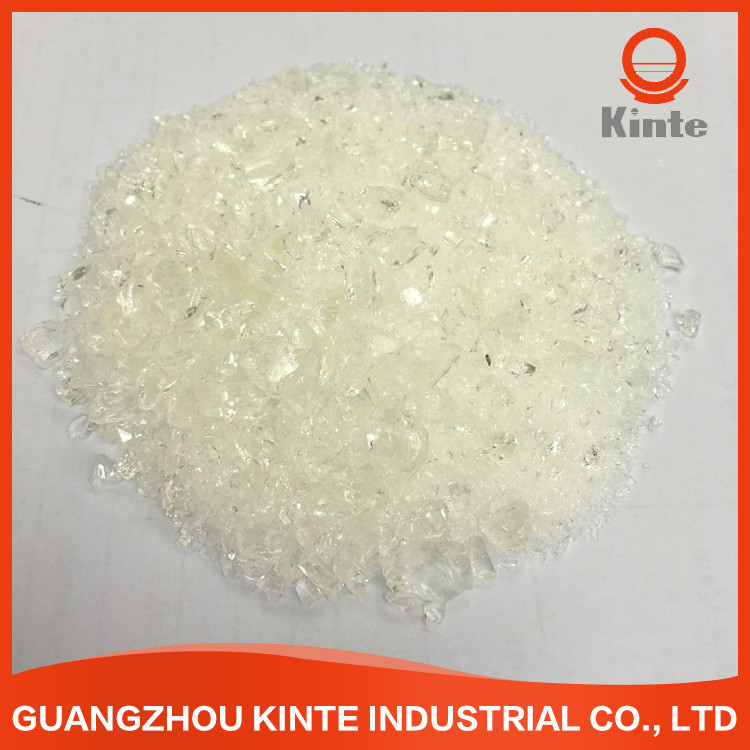

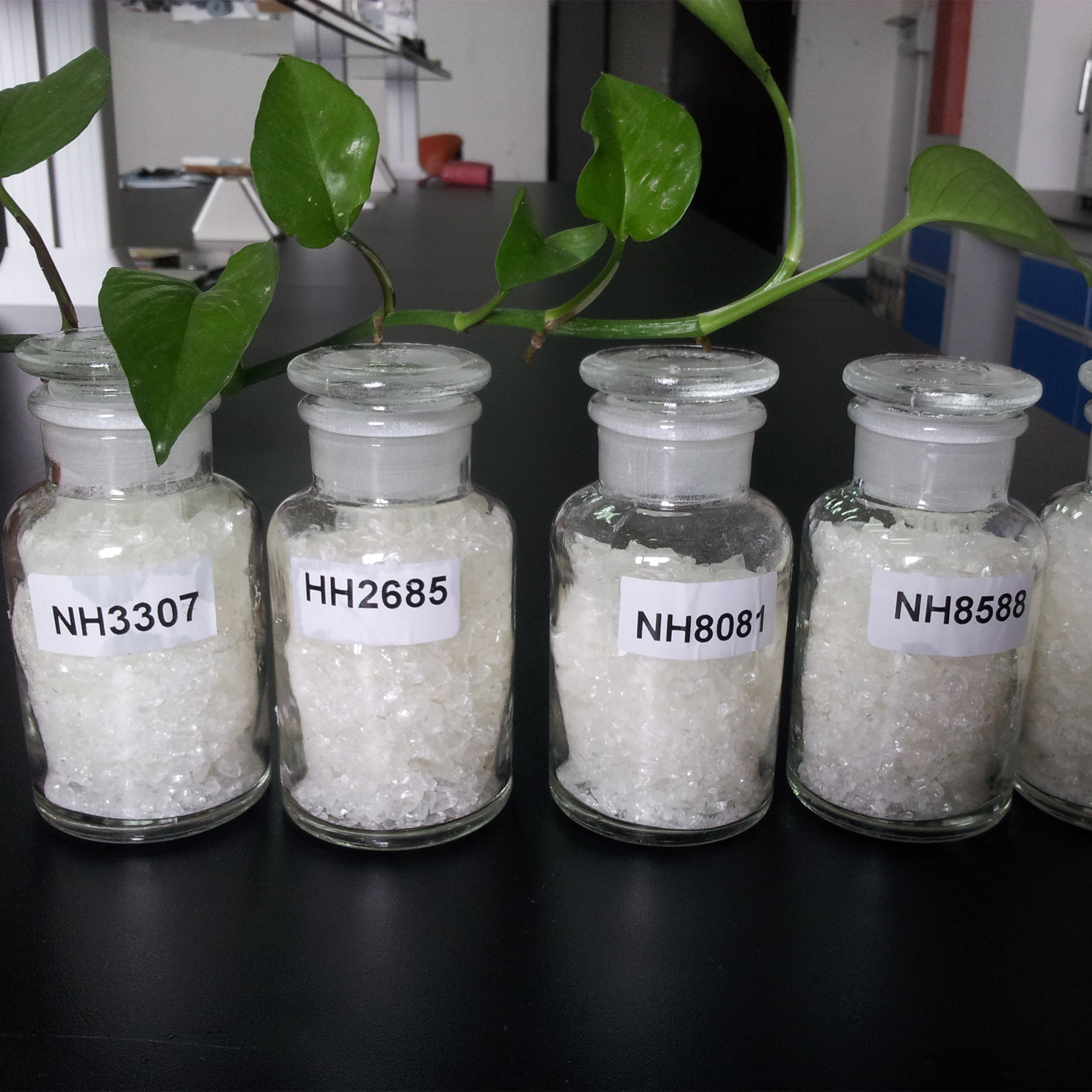

◎Mostra do produto
