| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número do modelo: | NH3368 |
| Quantidade de ordem mínima: | 1000kg |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Curando a relação: | 94/6 de sistema de TGIC | tempo de cura: | 160℃×15~20min |
|---|---|---|---|
| Índice de acidez (mgKOH/g): | 31-36 | Viscosidade de derretimento (ICI, mPa·℃ de s /200): | 2000~4000 |
| Ponto de amaciamento: | 95~115℃ | Temperatura de transição de vidro: | ~ 63℃ |
| Propriedades: | Baixa temperatura de cura e resistência de geada excelente | Aplicação: | Para revestimentos do pó do sistema do poliéster TGIC |
| Destacar: | Baixa resina de cura do poliéster de TGIC,Resina do poliéster da resistência de Frost TGIC |
||
Baixo curando 94/6 de resina do poliéster de TGIC com resistência de Frost excelente
◎Introdução
NH3368 é uma resina carboxyl saturada do poliéster para o sistema de revestimento do pó de polyester/TGIC.
Por muito tempo, a pintura foi dissolvida e diluída com os solventes orgânicos. Durante o processo do uso, as emissões do VOC são acompanhadas, que desperdiça recursos e polui o ambiente. Contudo, os revestimentos do pó não têm nenhuma emissão do VOC durante o uso e têm (economia, economia de energia, ecologia e eficiência) as características 4E conhecidas.
Contudo, comparado com a pintura convencional, os revestimentos do pó têm as desvantagens de uma mais alta temperatura da cura do cozimento (geralmente 180~200°C) e tempo de cozimento mais longo. A alta temperatura do cozimento traz dificuldades consideráveis ao revestimento de carcaças calor-sensíveis tais como plásticos, madeira, e peças de metal da solda, que restringe a expansão da escala da aplicação de revestimentos do pó; o tempo de cozimento é longo, o ciclo da produção do produto é longo, e a produção é baixo eficiente.
A temperatura de cura da baixa temperatura que cura revestimentos do pó é geralmente 140~160°C. Considerando a economia de energia, a redução de custo, a melhoria da eficiência, e a expansão do espaço de aplicação de revestimentos do pó, o desenvolvimento da baixa temperatura que cura revestimentos do pó é da grande importância.
A época de cura de NH3368 é 160℃×15~20min, que cumpre as exigências da cura da baixa temperatura. Ao mesmo tempo, aperfeiçoando a fórmula do poliéster, o revestimento do pó preparado com este poliéster não precipitará pó-como substâncias na superfície mesmo depois o cozimento e cura em uma baixa temperatura por muito tempo, e tem o desempenho deflorescência excelente, assim que não diminuirá o brilho do revestimento e não afeta a aparência do revestimento.
◎Características básicas
Baixa temperatura de cura
Resistência de geada excelente
Nivelamento excelente
Propriedades mecânicas proeminentes
Boa resistência da extinção e do tempo.
◎Recomende a formulação:
| Materiais | NH3368 | TGIC | Pigmento & enchimento | Nivelando o agente | Benjoim | 701 |
| Fórmula | 558 | 42 | 377 | 8 | 10 | 5 |
◎Especificações:

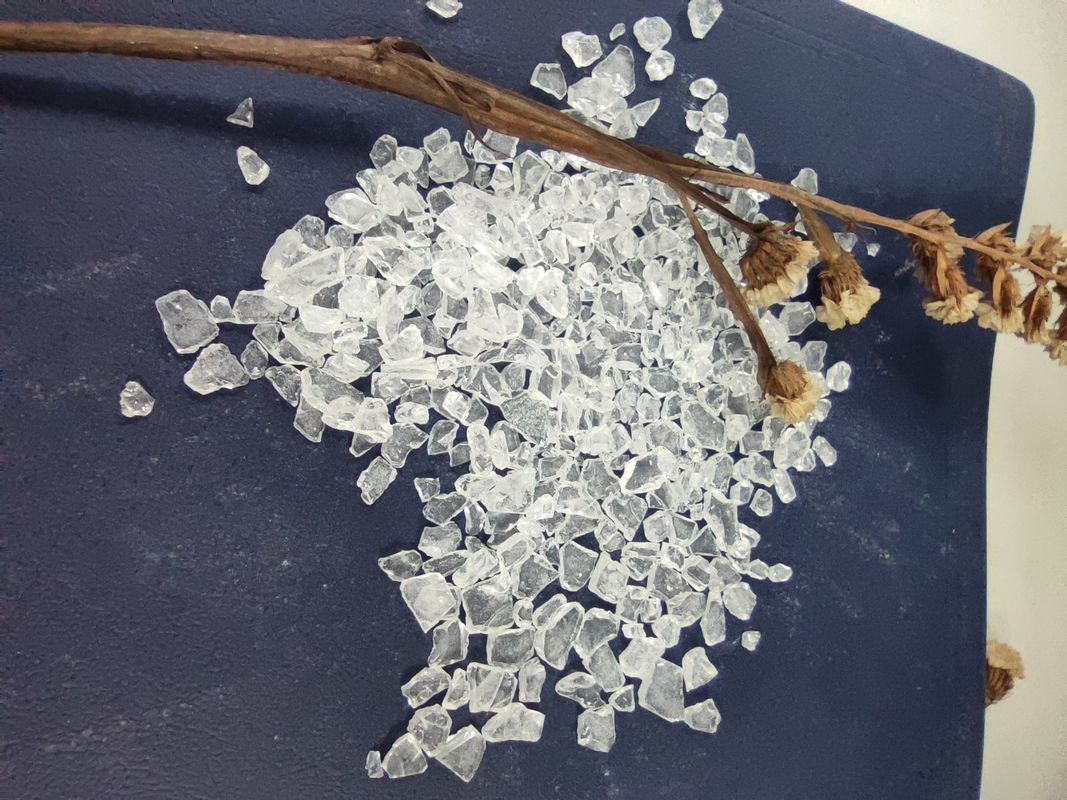

| Aparência | branco ou pálido - flocos transparentes amarelos |
| Índice de acidez (mgKOH/g) | 31~36 |
| Ponto de amaciamento (℃) | 95~110 |
| Temp de vidro da transição. (℃) | ~63 |
| Viscosidade de derretimento (200℃, ICI, mPa·s) |
2000~4000 |
| Reatividade em 180℃ (s, 6% TGIC) |
80~220 |
| Curando a exigência |
160℃×15~20min |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg |
◎Especificações II:
| Condição da extrusão | extrusora do Dois-parafuso | |
|
Zona I: 90~110℃ |
Zona II: 100~110℃ |
|
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 50~70μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Tempo do gel (180℃, segundo) | 70~250 |
| Fluxo horizontal (180℃, milímetros) | 24~28 | |
| Brilho (60°) | ≥85% | |
|
Dobrar-se (φ1mm) |
Passagem | |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥1H | |
| Impacto (50cm) | Passagem | |
◎Observações:
Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.
◎Perfil da empresa:
A ciência de materiais de Kinte e a tecnologia Co., Ltd. são subordinadas a China Maquinaria Indústria Corporaçõ (uma empresa pública chave controlada diretamente por SASAC, classificando 284 entre a parte superior 500 do mundo em 2021). É uma empresa nacional da alto-tecnologia sob o instituto de pesquisa elétrico nacional Co. do instrumento de China, Ltd. (código conservado em estoque: 688128), uma empresa listada no MERCADO da ESTRELA de SSE. Centrando-se sobre o R & o D, produção, e vendas de revestimentos a favor do meio ambiente (revestimentos do pó, revestimentos industriais aquáticas) e de resinas do revestimento do pó, a empresa é cometida a melhorar a concorrência do mercado global da indústria de revestimento a favor do meio ambiente de China. Tem assentado bem agora no líder e no promotor no desenvolvimento tecnologico de China de revestimentos assim como de resinas a favor do meio ambiente do poliéster para revestimentos do pó!
Em 2017, a base nova da produção com 80000 toneladas de capacidade anual foi posta na construção em Dongguan, Guangdong, e a capacidade de produção anual alcançou 120000 toneladas ao fim de 2020, abrindo a estrada ao desenvolvimento diversificado global.
