| Lugar de origem: | China |
|---|---|
| Marca: | KINTE |
| Certificação: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número do modelo: | NH8201 & NH8608 |
| Quantidade de ordem mínima: | 1000Kg |
| Preço: | negotiable |
| Detalhes da embalagem: | 25Kg/PE saco, 875Kg/Pallet, 17,500Kg/20GP |
| Tempo de entrega: | 10 dias de trabalho |
| Termos de pagamento: | L/C, D/P, T/T |
| Habilidade da fonte: | 80.000 toneladas pelo ano |
| Tipo de produto: | Resinas de mistura secas do poliéster | Relação: | 92/8 & 96/4 |
|---|---|---|---|
| Curando o sistema: | TGIC que cura o sistema | Curando a exigência: | 200℃/10min ou 180℃/15min |
| Número ácido (mgKOH/g): | 40~46 & 17~23 | Temp de vidro da transição. (℃): | ~65 & ~61 |
| Propriedades: | Baixa dosagem do agente de cura | aplicação: | Para revestimentos exteriores do pó do Semi-brilho |
| Destacar: | Resina misturada seca do poliéster de TGIC,Agente de cura Blended Polyester Resin |
||
Resina misturada seca do poliéster de TGIC para baixos revestimentos exteriores do pó do brilho
◎Introdução
NH8201 (índice de acidez alto) e NH8608 (baixo índice de acidez) são resinas do poliéster usadas no sistema de revestimento do pó do poliéster/TGIC e no sistema de revestimento do pó do poliéster/HAA. NH8201 e NH8608 são feitos respectivamente no pó e secam então misturado para produzir o revestimento exterior do pó do semi-brilho.
Com o realce contínuo da conscientização do pessoa da proteção ambiental e muitas vantagens de revestimentos do pó, a aplicação de revestimentos do pó tornou-se cada vez mais extensiva, como amplamente utilizado em perfis de alumínio arquitetónicos, aparelhos eletrodomésticos, várias peças de automóvel, mobília, vário hardware, material desportivo, as tubulações anticorrosivas, portas contra-roubo, de densidade do MDF painel de fibras médio, materiais de isolação elétricos, trilho de alta velocidade, e corrimões de alta velocidade, etc. Nos campos acima da aplicação, a parte do pó matt é próxima à metade. Para produzir o pó matt, você pode escolher o método de adicionar um agente do matting à fórmula do revestimento do pó. Este esquema tem uma vasta gama de brilho do matting e pode conseguir um brilho muito baixo, mas os defeitos são igualmente evidentes. Embora as mudanças de revestimento do brilho com a temperatura de cozimento e a mudança, diminuição das propriedades mecânicas, diminuição da estabilidade do armazenamento, fácil amarelar, e assim por diante.
A resina é um ingrediente indispensável nos revestimentos, assim que nós podemos conseguir o baixo brilho misturando resinas com a reatividade diferente para fazer o filme de revestimento encolher desigualmente e produzir a micro-aspereza. Este método pode evitar o uso de agentes do matting e reduzir o custo dos revestimentos.
◎Características básicas
Baixa dosagem do agente de cura.
Boa estabilidade do armazenamento.
Resistência industrial geral do tempo da categoria.
◎Recomende a formulação:
| Formulação | NH8201 | NH8608 | TGIC | R930 | BaSO4 (44HB) |
PV-88 |
Benjoim |
| Mim | 276 | — | 24 | 75 | 125 | 3 | 1,5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1,5 |
| Formulação | NH8201 | NH8608 | T-105 | R930 | BaSO4 (44HB) |
PV-88 |
Benjoim |
| Mim | 281 | — | 19 | 75 | 125 | 3 | 1,5 |
| II | — | 291 | 9 | 75 | 125 | 3 | 1,5 |
◎Especificações:
| Artigos | NH8201 | NH8608 |

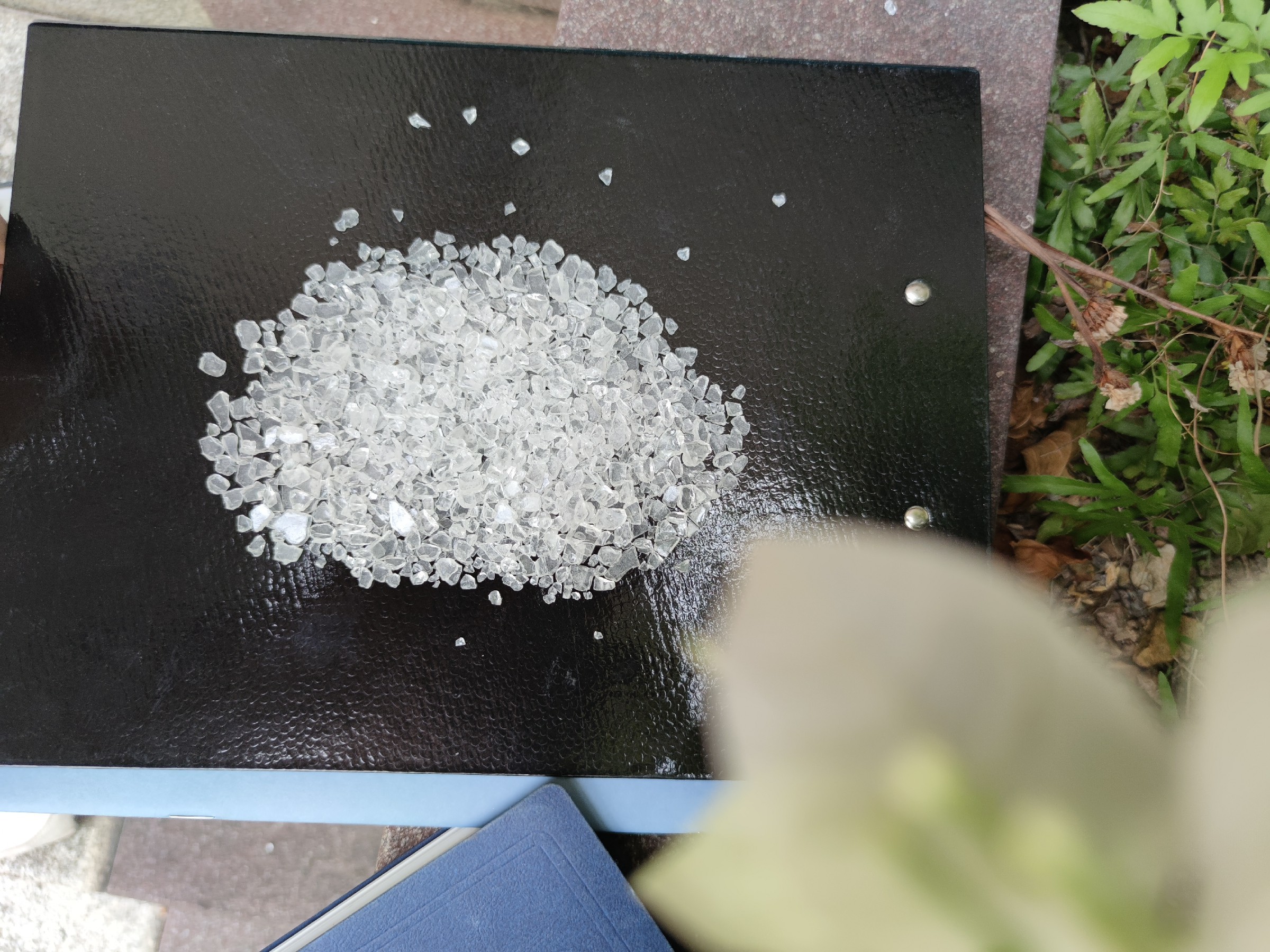

| Aparência | Sólido claro do floco | Sólido claro do floco |
| Número ácido (mgKOH/g) | 40~46 | 17~23 |
| Ponto de amaciamento (℃) | 103~113 | 103~113 |
| Temp de vidro da transição. (℃) | ~65 | ~61 |
| Viscosidade de derretimento (200℃, cone/placa, mPa·s) | 4800-6600 | 4500-6300 |
| Reatividade s (180℃, TGIC) | 45-95 | 400-800 |
| Curando a exigência | 200℃/10min ou 180℃/15min | |
| Empacotamento | Sacos do PE, ± 0.1kg/saco do peso líquido 25kg | |
◎Recomende a formulação:
| Formulação | NH8901 | NH8605 | TGIC | TiO2 | BaSO4 |
PV-88 |
Benjoim |
| Mim | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1,5 |
◎Especificações II
| Condição da extrusão | extrusora do Dois-parafuso | |
| Temperatura do revestimento | 100~110℃ | |
| Velocidade da revolução | 500~1200rpm | |
| Finura do pó | <100μm | |
| NH8201 e NH8608 de acordo com a fórmula, e mistura expulsando e para esmagar as duas partes na relação de 1: 1. | ||
| Condição da aplicação | Pulverização eletrostática com | 40~70KV |
| Espessura de filme de revestimento | 60~80μm | |
| Aço laminado desengraxado | 0.5mm | |
| Propriedades do filme | Brilho (60°) | ≥40% |
| Esparadrapo (1mm, categoria) | 0 | |
| Dureza do lápis | ≥2H | |
| Impacto direto (50cm) | passagem | |
◎Observações:
Todas as resinas do poliéster poderiam ser personalizadas à Não-lata (a), anti bico de gás (g), arma do tribo (T) e (f) deflorescência.
◎Mais códigos:
| Código | Relação | Ciclo da cura | Índice de acidez (mgKOH/g) | Viscosidade (mPa.s/200℃) | Tg (℃) | Reatividade (s/180℃) | Propriedades |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-misturado para baixos revestimentos do pó do brilho, apropriado para revestimentos do pó da cópia da transferência térmica com a boa durabilidade exterior e as propriedades mecânicas excelentes. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8901 | 90/10 | 200℃*10min | 54~64 | 3800~5500 | ~67 | 30-130 | Seco-misturado para revestimentos exteriores do pó do semi-brilho com as propriedades mecânicas excelentes, a resistência de nivelamento e de resistência excelente. |
| NH8507 | 96/4 | 200℃*10min | 17~23 | 4500~6500 | ~60 | 500-900 | |
| NH8201 | 92/8 | 200℃/10min ou 180℃/15min | 40~46 | 4800~6600 | ~65 | 45-95 | Seco-misturado para revestimentos exteriores do pó do semi-brilho com a boa estabilidade do armazenamento e a resistência industrial geral do tempo da categoria. |
| NH8608 | 96/4 | 17~23 | 4500~6300 | ~61 | 400-800 |
◎Perfil da empresa:
A ciência de materiais de Kinte e a tecnologia Co., Ltd. são subordinadas a China Maquinaria Indústria Corporaçõ (uma empresa pública chave controlada diretamente por SASAC, classificando 284 entre a parte superior 500 do mundo em 2021). É uma empresa nacional da alto-tecnologia sob o instituto de pesquisa elétrico nacional Co. do instrumento de China, Ltd. (código conservado em estoque: 688128), uma empresa listada no MERCADO da ESTRELA de SSE. Centrando-se sobre o R & o D, produção, e vendas de revestimentos a favor do meio ambiente (revestimentos do pó, revestimentos industriais aquáticas) e de resinas do revestimento do pó, a empresa é cometida a melhorar a concorrência do mercado global da indústria de revestimento a favor do meio ambiente de China. Tem assentado bem agora no líder e no promotor no desenvolvimento tecnologico de China de revestimentos assim como de resinas a favor do meio ambiente do poliéster para revestimentos do pó!
Nós ganhamos ISO9001 e ISO14000, ISO18001, RoHS, certificação do UL e certificado de QUALICOAT. Devido à qualidade excelente e estável, nossos produtos apreciam sempre a reputação alta em casa e ultramarinos, e foram vendidos a mais de 30 países.
O ramo da resina do poliéster foi fundado em 2000, agora há duas fábricas (fábrica de DongGuan e fábrica de TaiXing) com capacidade de produção anual sobre 80.000 toneladas, e a capacidade de produção anual alcançou 120000 toneladas ao fim de 2020, abrindo a estrada ao desenvolvimento diversificado global. Nossos clientes incluem muitos fabricantes do pó da parte-série no mundo tal como AKZO, PPG, TIGRE, PROTECH, NIPÔNICO, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc.
Nós colamos ininterruptamente no princípio de negócio de “qualidade somos a vida, aderimos à tecnologia de primeira classe, à qualidade de primeira classe, ao custo de primeira classe e ao tipo de primeira classe”. Nós gostaríamos de proporcionar um conjunto completo de serviços e de soluções para doméstico e no exterior clientes e gostaríamos de ir para a frente junto ao futuro brilhante com você.
