| Lugar de origem: | China |
|---|---|
| Marca: | N/A |
| Certificação: | UL |
| Número do modelo: | MU-100 |
| Quantidade de ordem mínima: | 1000 kg |
| Preço: | To be negotiated |
| Detalhes da embalagem: | 25 kg/saco |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | T/T |
| Método moldando: | Injecção | Cores: | Verde, cinza, azul, etc. |
|---|---|---|---|

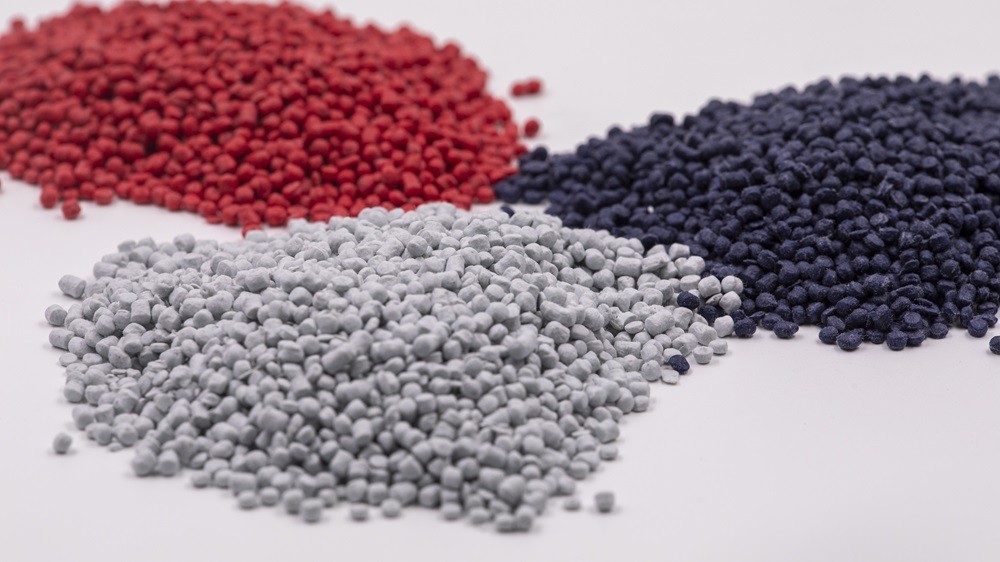

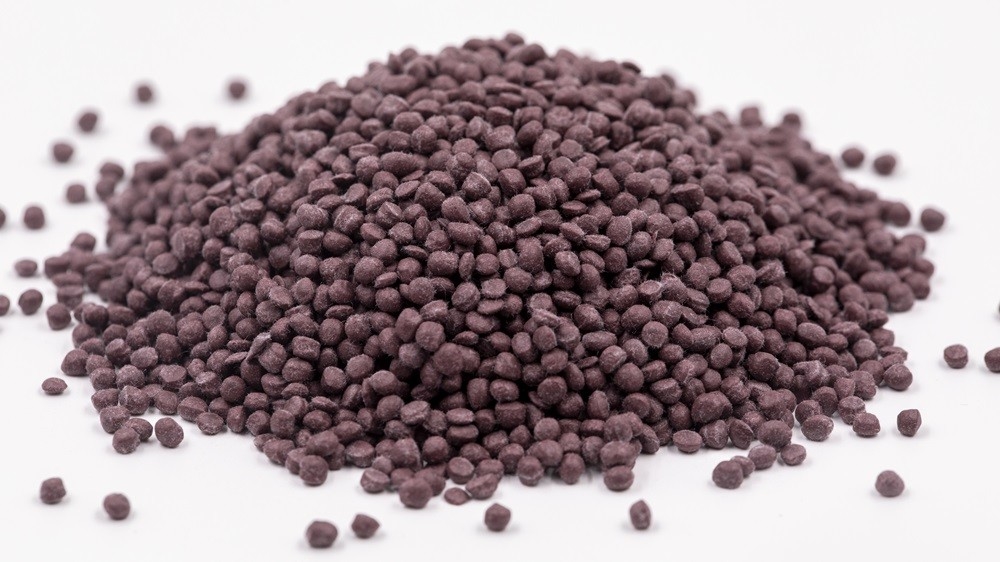

| Estado: | Granulado | ||
| Destacar: | Composto de moldagem de poliéster MU-100 Composto de moldagem de poliéster modificado por melamina,Melamine Modified Polyester Molding Compound |
||
Composto de moldagem de poliéster modificado por melamina MU-100
Características: O composto de moldagem de poliéster modificado por melamina possui um índice de rastreamento de alta resistência ao desgaste e possui uma resistência muito elevada ao desgaste e à resistência ao arco elétrico, um desempenho elétrico superior,Excelente estabilidade dimensional a longo prazo, mesmo a temperaturas elevadas, e boa resistência à chama conforme com a norma UL94 V-0.Os compostos podem ser fornecidos em várias cores. Os compostos de moldagem MU-100 obtiveram o certificado UL n.o E208587.
Vantagem:Alto índice de rastreamento à prova de desgaste e possui uma resistência muito elevada ao desgaste e à alta resistência contra arco elétrico, desempenho elétrico superior,Excelente estabilidade dimensional a longo prazo, mesmo a temperaturas elevadas, e boa resistência à chama conforme com a norma UL94 V-0..

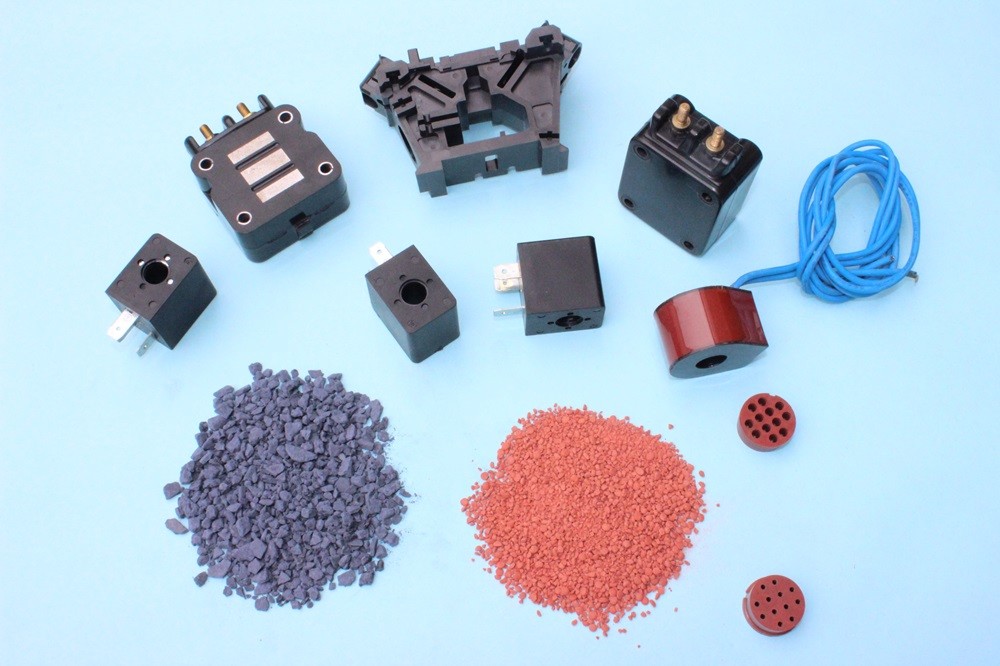

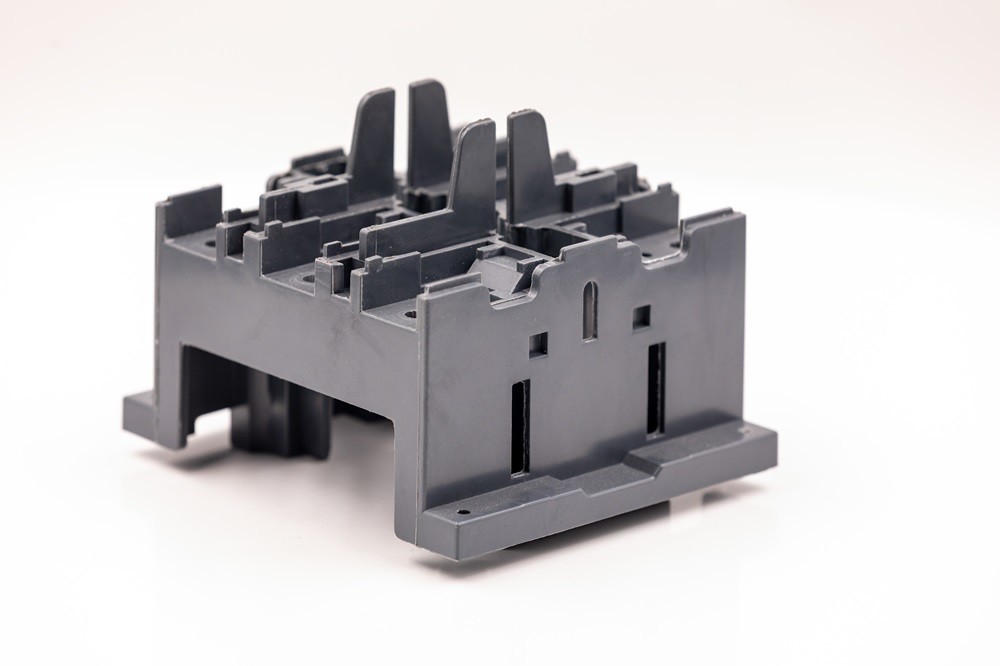

Aplicações:Utilizado principalmente para trocar carcaças e partes isolantes para as partes móveis de contatores AC e dispositivos de baixa tensão, etc.
Dados técnicos:
| Imóveis | Unidade | Padrão de ensaio | MU- 100 |
|
Densidade |
g/cm3 | GB/T1033 | 1.75-1.85 |
|
Absorção de água |
% | GB/T1034 | ≤ 0.5 |
|
Redução da moldagem |
% | JB/T3958.2 | 0.9-1.3 |
|
Força de impacto de Charpy |
kJ/m2 | GB/T1043 | ≥ 7.5 |
|
Resistência ao impacto de um entalhe |
kJ/m2 | GB/T1043 | ≥ 2.5 |
|
Força de flexão |
MPa | GB/T9341 | ≥ 75 |
|
Resistividade da superfície |
Ó | GB/T1410 | ≥ 1013 |
|
Resistividade de volume |
Ω.m | GB/T1410 | ≥ 1011 |
|
Índice de acompanhamento comparativo |
V | GB/T4207 | ≥ 600 |
|
Resistência de arco |
s | GB/T1411 | ≥ 180 |
|
Temperatura de deflexão |
°C | GB/T1634 | ≥ 160 |
|
Inflamabilidade |
级 | GB/T11020 | V-0 |
|
Força dielétrica |
MV/m | GB/T1408 | ≥ 19.0 |
MU-100Moldagemcondição para injecção (paraReferência)
|
Parâmetros de moldagem por injecção |
Unidade |
Distância |
|
|
Temperatura de moldagem |
°C | 160 ¢ 170 | |
|
Temperatura do barril |
Zona de alimentação |
°C | 50 ¢ 70 |
|
Zona do bico |
°C | 80 ¢ 90 | |
|
Pressão de injecção |
MPa | 60 ¢ 100 | |
|
Tempo de cura |
m/mm | 25 ¢ 40 | |
