| Lugar de origem: | China |
|---|---|
| Marca: | N/A |
| Certificação: | UL |
| Número do modelo: | MU-100 |
| Quantidade de ordem mínima: | 1000 kg |
| Preço: | To be negotiated |
| Detalhes da embalagem: | 25 kg/saco |
| Tempo de entrega: | 7 dias |
| Termos de pagamento: | T/T |
| Método moldando: | Injecção | Cores: | Verde, cinza, azul, etc. |
|---|---|---|---|

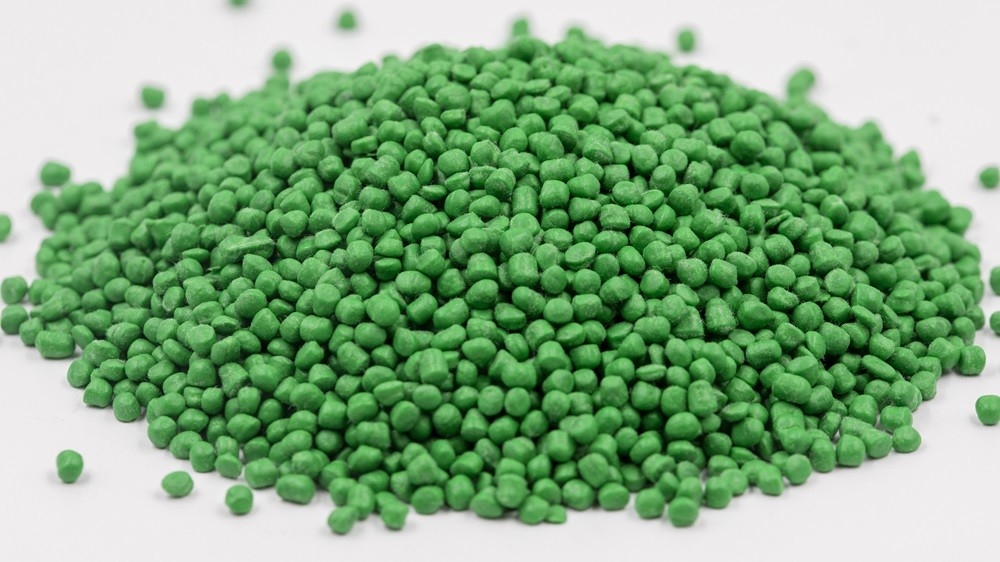

| Estado: | Granulado | Vantagem: | índice de rastreamento de alta prova |
| Destacar: | Partes isolantes Composto de moldagem de poliéster insaturado,Composto de moldagem de poliéster insaturado resistente ao calor,PT-310 Composto de moldagem de poliéster insaturado |
||
Composto de moldagem de poliéster insaturado modificado PT-310 resistente ao calor para partes isolantes
Características: Os compostos de poliéster modificados insaturados resistentes ao calor possuem uma elevada resistência ao arco elétrico e ao rastreamento, uma resistência mecânica superior,Excelente estabilidade dimensional a longo prazo, mesmo a temperaturas elevadas, e boa resistência à chama conforme com a norma UL94 V-0.Os compostos de moldagem PT-310 obtiveram o certificado UL n.o E208587.
Vantagem:Alto índice de rastreamento à prova, alta resistência contra arco elétrico, resistência dielétrica superior, alta resistência ao impacto de charpy, alta resistência ao calor e resistência à chama, baixa absorção de água,e excelente estabilidade dimensional a longo prazo.

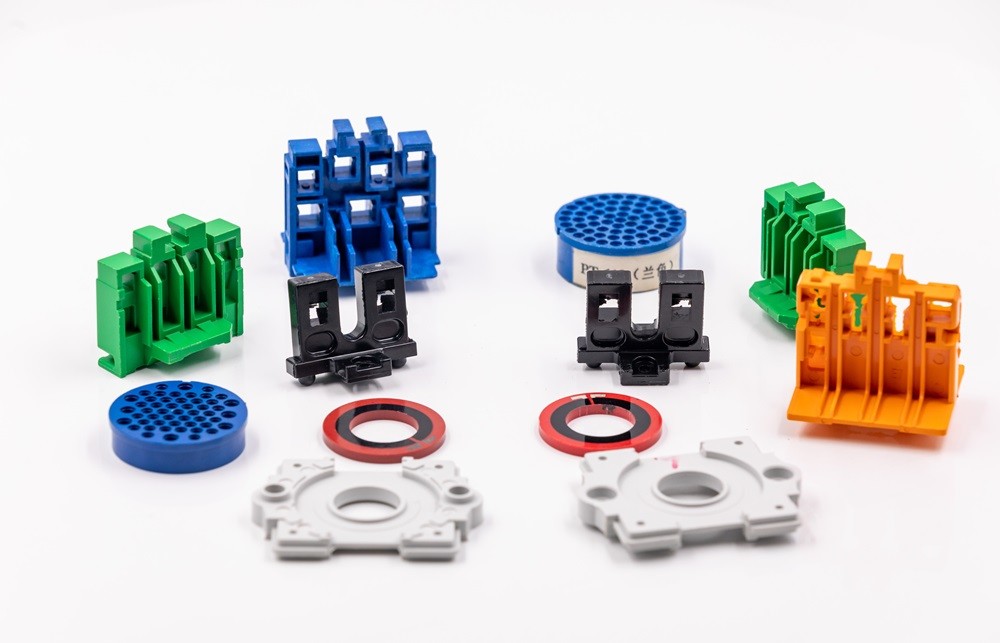

Aplicações:Principalmente utilizados para as partes isolantes de controladores de temperatura para aparelhos domésticos, interruptores principais, molduras de bobinas magnéticas, terminais de ligação, dispositivos de baixa tensão e dispositivos à prova de chama, etc.
Dados técnicos:
| Imóveis | Unidade | Padrão de ensaio | PT-310 |
|
Densidade |
g/cm3 | GB/T1033 | 1.9-2.1 |
|
Absorção de água |
% | GB/T1034 | ≤ 0.3 |
|
Redução da moldagem |
% | JB/T3958.2 | 0.4-0.8 |
|
Força de impacto de Charpy |
kJ/m2 | GB/T1043 | ≥ 65 |
|
Resistência ao impacto de um entalhe |
kJ/m2 | GB/T1043 | ≥ 2.5 |
|
Força de flexão |
MPa | GB/T9341 | ≥ 80 |
|
Resistividade da superfície |
Ó | GB/T1410 | ≥ 1013 |
|
Resistividade de volume |
Ω.m | GB/T1410 | ≥ 1011 |
|
Indice de acompanhamento comparativo (CTI) |
V | GB/T4207 | ≥ 600 |
|
Resistência de arco |
s | GB/T1411 | ≥ 180 |
|
Temperatura de deflexão |
°C | GB/T1634 | ≥ 210 |
|
InflamabilidadeUL94 ((0,8 mm) |
Nível | GB/T11020 | V-0 |
|
Força dielétrica |
MV/m | GB/T1408 | ≥ 18.0 |
PT-310 Moldagemcondição para injecção (paraReferência)
|
Parâmetros de moldagem por injecção |
Unidade |
Distância |
|
|
Temperatura de moldagem |
°C | 165 ¢ 175 | |
|
Temperatura do barril |
Zona de alimentação |
°C | 50 ¢ 70 |
|
Zona do bico |
°C | 80 ¢ 90 | |
|
Pressão de injecção |
MPa | 60 ¢ 100 | |
|
Tempo de cura |
m/mm | 25 ¢ 40 | |
|
Parâmetros de moldagem |
Unidade |
Distância |
|
Temperatura de moldagem |
°C | 165 ¢ 175 |
|
Pressão |
MPa | 15 ¢ 20 |
|
Tempo de cura |
m/mm | 40 ¢ 60 |
